无压平衡风门的构造和安装方法
作者： 本站来源： 本站时间：2020-08-29
无压平衡风门的构造和安装方法

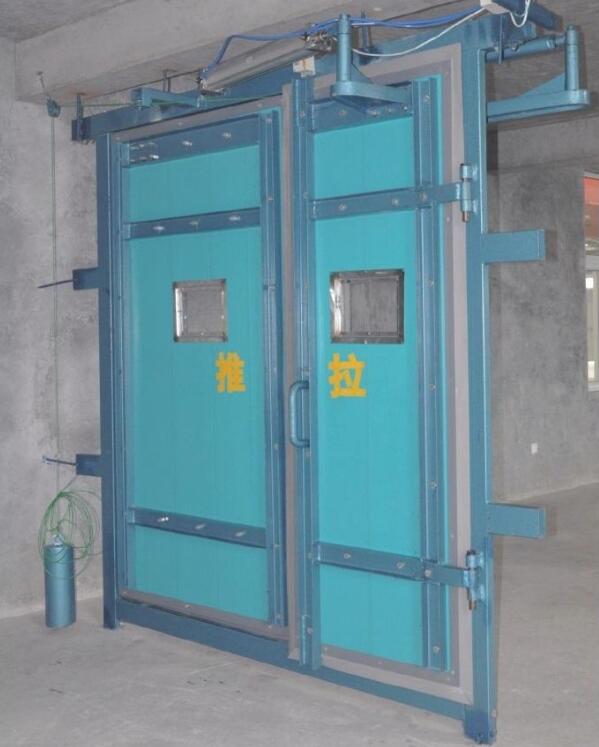

无压平衡风门构造
无压平衡风门是目前煤矿井下较为理想的一种风门。它打破了老式传统风门的结构形式，把作用在两扇风门上的风压通过连杆机构将其转化为一种内力，使得风门的开启只克服配重和门的摩擦力。该风门由两道无压风门及两套相互连锁的气控装置和驱动装置构成。它同时控制两道风门打开和关闭，且能够实现两道风门相互闭锁。
风门安装
（1）风门框安装：风门框四角用螺丝固定，通过测量水平及对角长度，确定风门框组装工艺，方便快捷。
（2）风门扇安装：利用一个上翘支架固定两个滑
轮改变起轮改变起吊方向，使用一根直径准9mm 的钢丝绳，一端连接固定风门螺栓，另一端焊接一个挂钩，如图 3 所示。当安装风门时，将上翘支架底座使用螺栓固定在风门上框中部，将钢丝绳一端的固定风门螺栓与风门上的螺栓孔拧紧栓牢，钢丝绳通过上翘支架的滑轮组后，由人员将风门拉起至风门与风门框关闭严密，到位后将钢丝绳另一端的挂钩挂至巷帮锚杆或钢筋梯上，保证风门不会松动。如果有个别门轴的螺栓不适，只需人员在风门侧面利用撬棍进行适度调整，即可将风门完全装入风门框内
