风门气动控制装置适合在气动无压风门上
作者： 本站来源： 本站时间：2020-09-23
风门气动控制装置适合在气动无压风门上

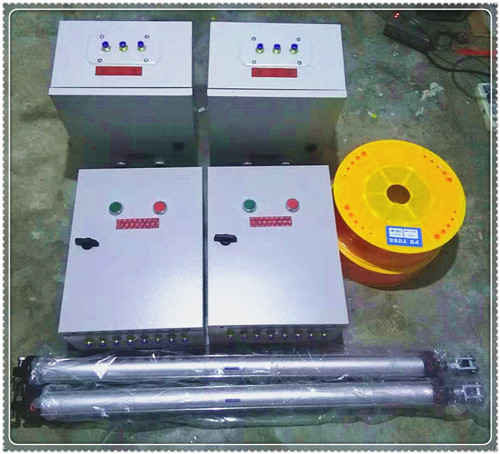

本装置由：气控箱、主控箱、气管、气缸、风门声光语音报警器、风门开闭传感器及无压风门等组成。
工作过程及原理
1、控制装置在供气正常的情况下，没人员经过，在气缸的作用下两道风门处在关闭的状态，当从A门通过时，按下A风门前的开门按钮时，A门打开同时将B门的气控通路闭锁，通过A门后按下A门的关闭按钮，A门关闭后同时B门气控通路解锁。通过B门和A门的操作流程一样。
2、当风门控制装置的供气停止时，气控箱内的气缸闭环气控阀关闭，气缸的气路通道被旁路到外部，风门完全脱离控制装置的控制，保证风门没有外部供气的情况下完全可以人工打开或关闭风门，以免影响人员设备通过。
3、风门打开时，安装在门框和门扇上的风门开闭传感器检测到开门信号，传送到风门声光语音报警器，发出“风门已打开、请关闭风门”语音，红色LED闪烁（也可以按矿方要求定制特殊语音内容），风门关闭后，语音停止，绿色LED点亮。
