气动风门控制用电控装置保证风门密封
煤矿井下双扇无压风门、单扇风门、行人、行车或人车共用风门等设施处全自动控制，可控制两道或三道风门。当行人和矿车通过时由该装置实现风门的自动启闭。在矿井停电时，可靠人力启闭风门。
1、本装置用PLC自动控制系统，采用红外传感器作为监视器，并兼有语言报警，保证行人和车辆顺利、安全通过。
2、控制功能：控制器接收到红外传感器接收器发来的信号，识别后，控制执行机构（气缸、油缸）动作，打开风门；延时7秒后（经PLC可调），自动控制执行机构动作，关闭风门。
3、闭锁功能：当互为连锁的两道风门其中任意一道打开时，控制器控制执行机构闭锁另一道风门，使之不能开启；当打开风门关闭后，控制器自动解锁。
4、手动解锁功能：当出现故障时按下复位按钮，整个控制系统停止工作，此时风门可以手动推开。当故障排除后按下置位按钮，控制系统恢复正常工作。
气动风门控制用电控装置保证风门密封

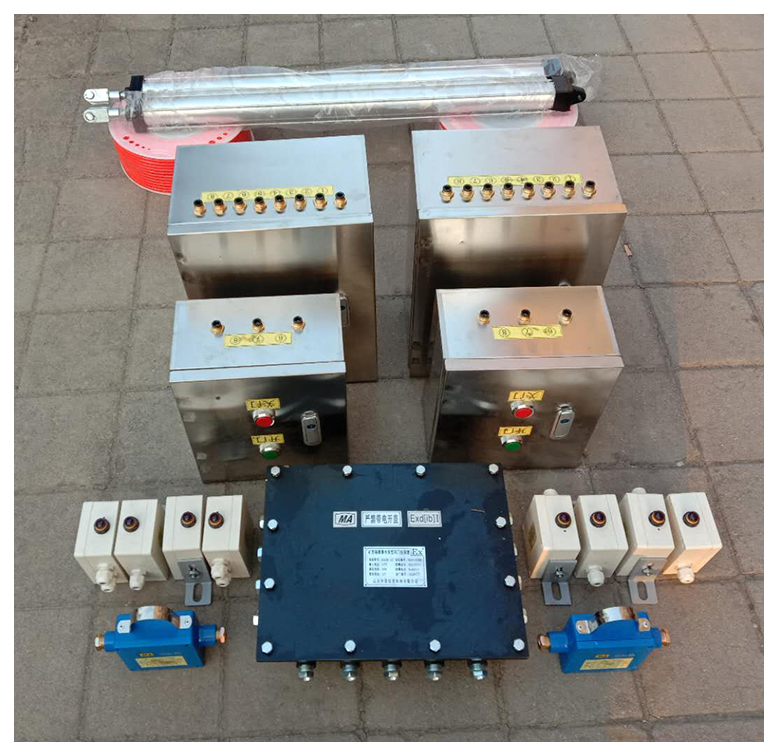

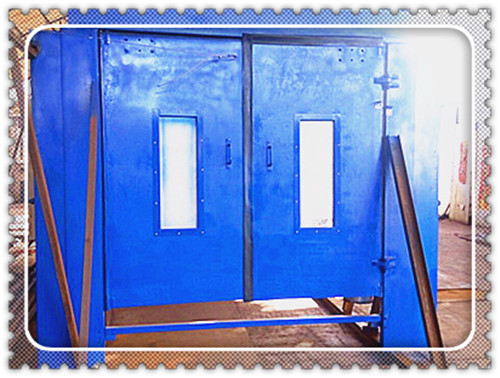

自动风门虽然比较容易实现电气闭锁，但是存在造价高及在较差环境下使用寿命比较短等缺点。本设计的目的在于克服现有技术存在的缺陷，提供一种在工作过程中能防止通风系统漏风，保障通风系统正常工作的气动机械连锁装置。新型风门为甲、乙2道风门，互为联动闭锁，防止2道门同时打开造成人风系统短路现象的发生。该风门门框由槽钢焊接而成，门板内设加强筋，每个风门左右Zm各设置有红外线传感器监控与语音系统，具有自动开启、操作方便的特点。
联动系统由钢丝绳、滑轮、铁管、固定板、吊扣等部件组成，闭锁功能由气缸及相关机械装置实现。2风门闭锁装置的设计2.1驱动方式的设计根据开启风门所需动力来源，驱动方式主要有手动式、矿车撞开式、电动式、液压式和气动式5种。手动式风门是一种传统的驱动方式，在一些压差大的地方需要安装减压拉手来解决手动开启困难的问题。矿车撞开式风门体积非常重，使用不便且容易损坏风门。电动式风门结构复杂，需要配置电控装置和传感器，占用空间大，而且在较差的环境中使用，容易损坏。液压式风门结构复杂，故障率高，维修量大。本设计采用的风门使用气动式驱动方式，
