全气控互锁平衡风门构造原理和应用

作者: 本站来源: 本站时间:2021-01-12
全气控互锁平衡风门构造原理和应用
   全气控互锁平衡风门采用井下压风做动力源,将单扇风门改为双扇风门;利用平行四边形平衡原理,使双扇风门开闭连动,方向相反。风压在给一扇风门力量的同时也给了另一扇风门力量。直动型气缸推动机构箱中的四连杆,连动开启风门。因采用不固定式连接,使得风门的自动开启不会受到手动开启的影响。由于两扇风门已经平衡,关门时靠四连杆扭轴的液压式闭门器来稳定可靠地关闭门扇。如果在关门的过程中受阻,风门则会自动停止,安全地保护行人及行车。全气控互锁平衡风门主要是由压力平衡风门及气动控制互锁装置组成的。

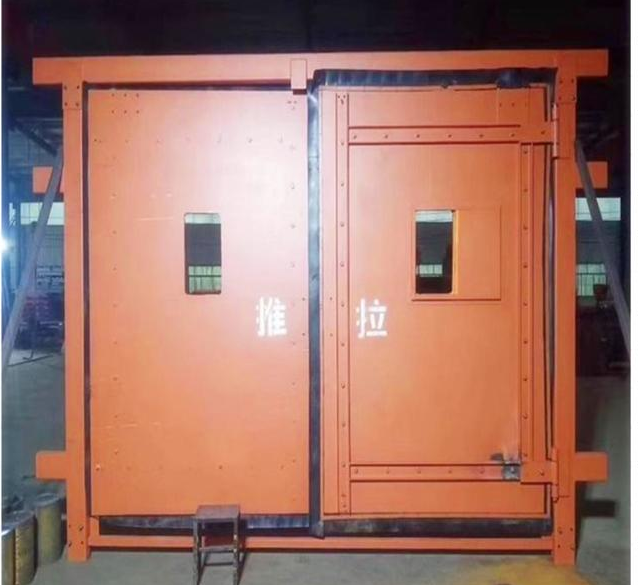

全气控互锁平衡风门
全气控互锁平衡风门构造原理和应用
   全气控互锁平衡风门开启力小,而且开启力与风压的大小、方向无关,风门的关闭速度可调,平衡、安全、可靠、不易伤人。0当一道风门打开而另一道风门可靠闭锁的时候,可告知行人:本风门 “闭锁";当打开的风门关闭后,另一道风门解除风门闭锁,转换显示“通行"。.气控互锁装置确保了故障或者人为造成的风门未关,设有解锁、复位与相互闭锁的功能,闭锁可靠,保障通风系统稳定受控。@气控互锁装置、开启气缸装置与风门不连接,手动、气动互不干扰,适用于各种旧式风门和任何复杂场合,在压风状态下正常手动操作

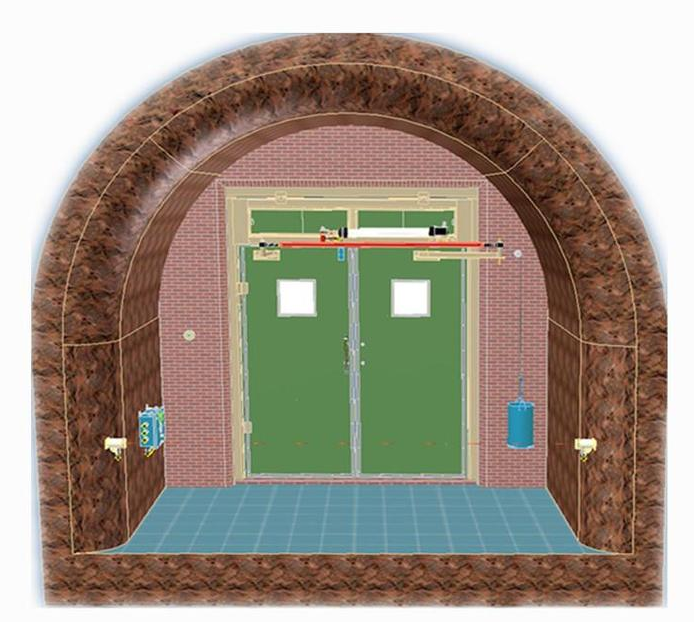

全气控互锁平衡风门
 全气控互锁平衡风门的开闭控制并未对矿车通过还是人员通过进行区分,均使用统一的控制模式,并不能获得很好的效果。结合智能化设计理念,设计基于PLC的矿井用风门的自动控制系统,借助光电传感器,根据脉冲宽度来区分矿车通过还是人员通过,并进行分类控制,结合系统特殊的运行环境,设置故障诊断程序,较传统的风门控制系统,更为合理,智能化程度更高。1液压控制系统矿井用风门的液压系统组成结构见图1。两只风门互锁,以防两只风门都开启时,形成风流短路[2]。图1液压系统两只液压缸为两只风门提供了开闭驱动动力。DT1DT2DT3MDT4DT5MPLC控制DT1~DT4的导通与中断,用于两只3位4通方向阀门的换向控制,从而实现两只液压缸的运动控制,进而实现风门的开闭控制。电磁阀DT5用于系统工作状态/系统卸荷状态的切换控制,达到节能的目的
