矿用风门材质分类及风门控制装置简介
风门是通风系统中很重要的一个结构，它的安全可靠性对于通风系统工作过程中各个工作区段的密闭性和保证整个通风系统的正常工作是非常重要的。为了提高风门的可靠性，本文提出了一种风门气动控制闭锁装置该装置结构紧凑，安装过程简单，其机械式的结构避免了电气失爆等安全事故的发生，也有效防止了风门同时打开造成通风短路等状况的出现，有较好的安全性。本装置已经在一些煤矿实际应用。
矿用风门材质分类及风门控制装置简介
矿用风门，风门控制装置

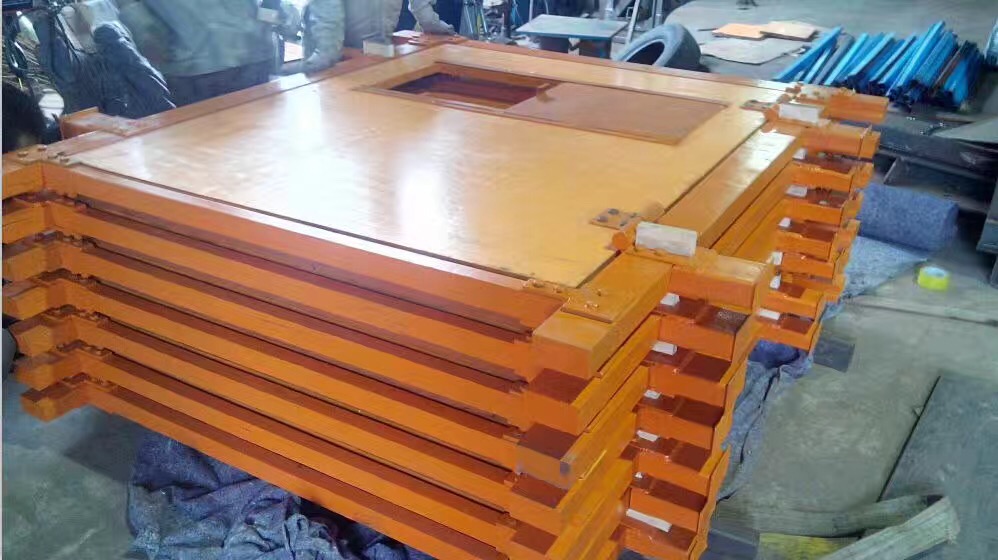

门体材料是指制作风门所使用的材料，在选择制作使用的材料时，不仅仅要考虑材料本身的挡风效果，而且要考虑在井底这样恶劣的环境中材料是否能达到防潮、阻燃等条件的要求。就目前所使用的材料主要为木质和金属材料。木质材料主要的优点是质量轻、容易获得、安装简单；金属材料的主要优点是质量硬、耐磨、不易损坏。但是木质和金属材料都存在许多缺点，例如：金属材料重量较大，且制成的风门体积也较大，在矿井下面搬运十分不便；木质和金属材料在防潮方面效果都不是太好。
风门控制装置概述1.1风门及其控制装置介绍风门是矿井通风系统中的重要构筑物,主要作用是控制风向和风量,风门必须满足的基本要求是开启省力、方便安全、能自动关闭、密封严密等。煤矿常用的风门包括普通风门、压力平衡风门和特殊风门,主要由门体材料、开启驱动装置和闭锁装置组成,门体材料是指风门门扇、门框等部分采用的材料。在选择使用的材料时,不仅要考虑材料本身的挡风效果,而且要考虑在井下恶劣的环境中材料是否能达到防潮、阻燃等条件的要求。
矿用风门材质分类及风门控制装置简介
矿用风门，风门控制装置

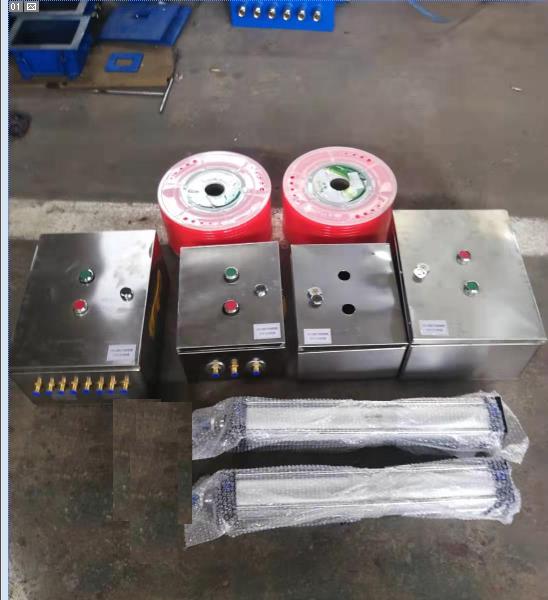

风门气动控制装置动力来源于井下风管的压缩气体,装有滑轮,钢丝绳一端固定在气缸的活塞杆,另一端通过滑轮和导向滑轮分别连接到上、下节风门合适的位置用螺丝固定。当活塞杆缩回时钢丝绳抽动,将上、下节风门同步开启;当活塞杆伸出时,上节门扇通过重力作用、下节风门在弹簧力和负压的作用下返回关闭,并将钢丝绳拉紧。
闭锁式风门装置结构如图2所示。气动互锁装置利用钢丝绳通过滑轮与一面风门连接，同时利用另外一根钢丝绳将另一面风门与配重联系在一起，然后开关控制气动互锁装置内气缸来拉缩钢丝绳，进而完成风门开关。在完成对这扇风门开关的同时可以通过气动互锁装置内的控制箱连接到另外一扇风门，开启这扇风门，另外一扇风门同时关闭的动作，确保了两扇风门不会处于同时开启的情况，保证了通风的安全。
1）闭锁式风门开启时需要的力小，而且受风压大小及方向的影响，风门在关闭过程中，可以根据行人的需要调整风门关闭的速度，有效防止了伤人事故的发生。
