手动无压风门,矿用无压风门平衡结构
作者： 本站来源： 本站时间：2021-01-15
手动无压风门,矿用无压风门平衡结构
手动无压风门是煤矿井下较为重要的通风风门，它起到防止井下巷道风向乱窜的作用，手动无压风门一般材质为Q235，竹胶板，高分子，不锈钢，松木等，这些都是煤矿常用的。一般来说，矿上出的计划中，如果只注明了手动无压风门，一般配备的是风门机械闭锁装置。也就是市面常见的重锤式机械闭锁。

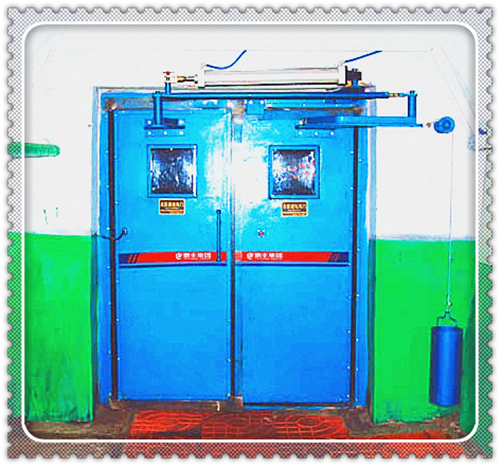

手动无压风门
手动无压风门主要由门框、门扇、分离式合页密封胶条、密封条压板、连杆平衡机构（支撑大小臂可调拉杆）以及导向滑轮、钢丝绳、风门联控配重等部分组成。门框选用10#槽钢和乙45 *5角钢制作，门框立柱与横梁之间用3条螺栓连接；门扇边框及中间衬筋均用差50* 5角钢对焊成方钢两表面断焊b3mm的钢板；合页的转轴部分焊接在门框上合面的轴套焊接在门扇侧面，抬起门扇垂直将合页套穿人门框的合页轴即可完成装配；上下两合页之间门框与门扇的缝隙用巾48的钢管填充（挡风钢管）；门框、门扇两面的边缘部分均有密封压板。两门扇支撑大臂和小臂分别用螺栓固定在左右门扇的上方，两支撑臂之间用可调拉杆联接。每套风门分为两道门，间隔在20m左右；每道风门均为双扇结构，两扇风门异向开启，通过连杆机构和支撑臂实现联动，改变连杆长度可以调整风门的严密度。

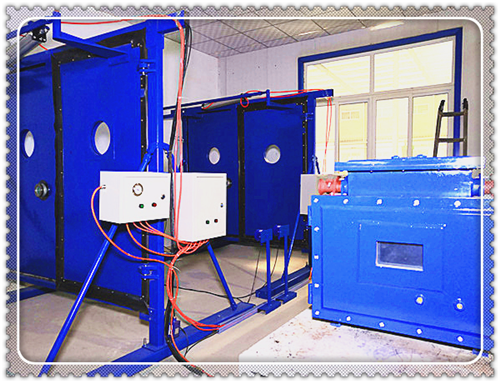

手动无压风门
手动无压风门组成配件：
1，门轴合页；2．门框3．小支撑座；4·横梁；5．调节螺杆；6．拉手；7 ·调节连杆；&档板· 9．门扇；10 ·大支撑座；11．调节螺杆；12 ·档风钢管。
手动无压风门采用压力平衡原理，通过连杆机构及固定在门框上的限位装置实现两扇风门异向同步开闭，风门关闭后使两扇风门边的密封胶条严密接触，具有良好的防漏风效果。由于作用在风门上的矿井负压通过连杆机构转化为一种内力并得到平衡，风门开启或关闭的力量大小取决于配重的重量（配重重量一般在20±5kg之间），从而保证了风门打开时省力、方便、灵活。如图2所示，由于两扇风门的面积大小近似相等，则作用在两扇风门上的矿井负压也大小相等。
手动无压风门,矿用无压风门平衡结构

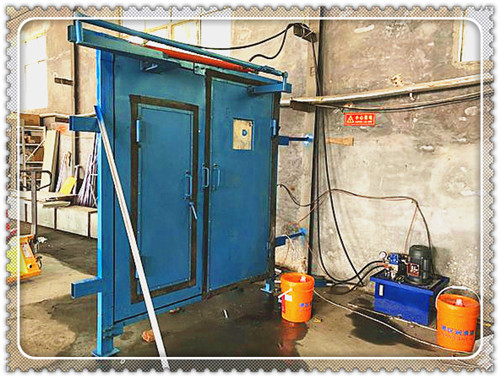

手动无压风门
无压风门的整个材料由铁制品制成防火性能好，能有效阻断皮带运输巷可能发生的火灾，防止火灾及有害气体进人其它巷道，防腐、防潮性能也较好，且强度大，不易变形·老式风门的门腿子由方木做成，防腐、防潮性能较差长时间使用易坏，需要更换。
