无压自动风门配有行人行车防夹功能
无压自动风门采用压力平衡原理制作，每组风门二道，每道风门为双扇，逆向开闭，克服门扇两侧的风压，并通过连杆和曲柄的作用，将气缸的动力作用到门扇上，实现两扇风门的同时联动，方便省力。配重锤，给风门一个附加关门预应力，保证风门在驱动装置失去动力时，风门也能自动关闭。

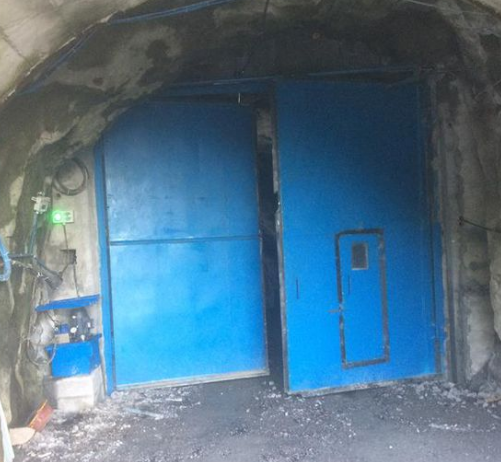

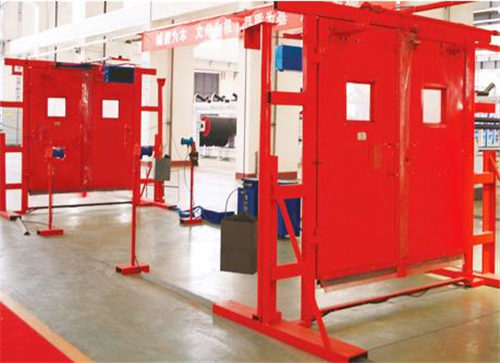

无压自动风门技术图：
风门动力来自压风管路连接的气动控制箱，核心是可编程序控制器PLC[I]O井下安装时，在每道风门两侧一定距离分别安装了4个激光传感器，当井下作业人员接近一侧风门时，人体遮挡住设在巷道一侧的激光传感器发射端发出的光束，激光传感器接收端因收不到激光束信号，输出端输出信号，表示有人通过，可编程序控制器收到激光传感器发出的信号后，对两道风门的开、闭状态进行判断。若对侧风门处于关闭状态，则发出开门指令，电磁气动阀、气缸动作，风门开启，同时风门墙上的语音LED箱触发，提示“风门打开，请注意安全，并伴随红灯闪烁；另一侧风门墙上同时提示·前方风门打开，请稍后"，伴随红灯亮。
两风门间闭锁保护
按照《煤矿安全规程》要求，两道风门间设有电气闭锁与机械闭锁，正常工作情况下，电气闭锁保证两道风门不会同时打开，在断电及故障状态下，机械闭锁仍然能保证两道风门相互闭锁，保证矿井通风系统安全。
防夹人保护
无压自动风门设计图
当行人停留在两扇门间，人体热释红外传感器感知生命体的存在，风门保持开启状态，开始关闭的门将自动打开，防止夹人事故发生。
防夹矿车保护
当车辆停留在风门门框下方，激光传感器感知矿车存在，控制风门保持开启状态，防止挤压车辆损坏风门。
风门防车辆碰撞保护
风门前后侧均设置复式阻车器，且与风门联动，当一侧风门打开时，另一侧风门将保持关闭状态，该侧风门前后的阻车器均处于阻车状态，当有车辆驶近时，可避免与风门发生碰撞。
风门前后均设有语音、警示语、LED文字屏幕显示装置，同步报告风门状态，提醒行人通过风门注意事项。
无压自动风门的应用效果
无压自动风门漏风试验
运输巷断面14 m2，安装自动风门后，通风漏风量为50 m3/s,而普通木制风门漏风量为巧0 m3/s，说明无压风门的密封效果比较好，能满足井下安全生产的需要。
由于两扇风门为逆向开启的特点，不同方向开启能抵消风压作用的力，无压风门开启时只需克服风门各部件间摩擦阻力，单人开启也较容易。而使用普通木质风门，2 0開Pa的负压作用在2· 1 m ×
1.8m的风门上，产生的静压力约756 kg,即使有泄压窗，一个工人开启风门也是很困难的。
无压自动风门在煤矿使用有一定的局限性，它要求井巷围岩比较稳定、采区巷道服务时间比较长、巷道断面比较大。巷道压力较大、巷道有严重淋水，底板不稳定，经常需要卧底的巷道，采区搬家频繁的巷道，不适应安装无压自动风门。
