手动无压风门,矿用手动风门轻推风门实现开启
手动无压风门，矿用手动无压风门，手动机械风门，矿用手动风门。煤矿用的手动无压风门是矿井比较基础的风门。
手动无压风门主要由门框、门扇、分离式合页密封胶条、密封条压板、连杆平衡机构（支撑大小臂可调拉杆）以及导向滑轮、钢丝绳、风门联控配重等部分组成。门框选用10#槽钢和乙45 *5角钢制作，门框立柱与横梁之间用3条螺栓连接；门扇边框及中间衬筋均用差50* 5角钢对焊成方钢两表面断焊b3mm的钢板；合页的转轴部分焊接在门框上合面的轴套焊接在门扇侧面，抬起门扇垂直将合页套穿人门框的合页轴即可完成装配

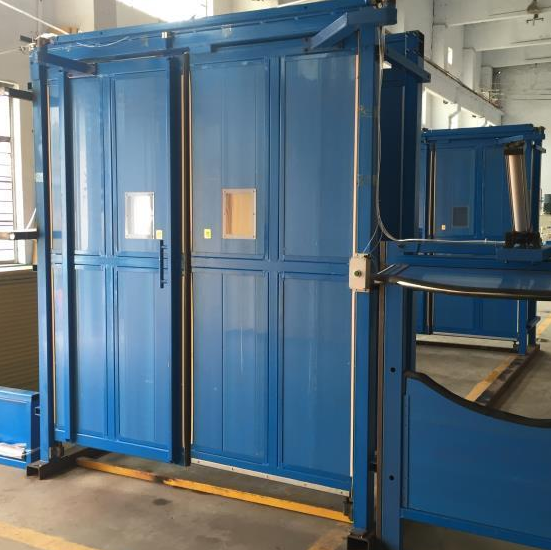

手动无压风门实拍图：
无压风门采用压力平衡原理，通过连杆机构及固定在门框上的限位装置实现两扇风门异向同步开闭，风门关闭后使两扇风门边的密封胶条严密接触，具有良好的防漏风效果。由于作用在风门上的矿井负压通过连杆机构转化为一种内力并得到平衡，风门开启或关闭的力量大小取决于配重的重量（配重重量一般在20±5kg之间），从而保证了风门打开时省力、方便、灵活。如图2所示，由于两扇风门的面积大小近似相等，则作用在两扇风门上的矿井负压也大小相等，即FI。F2，调整连杆机构可以使得两扇风门紧密接触，风门处于关闭状态，则作用于单扇门上的正反力矩相等。
开启风门力量小

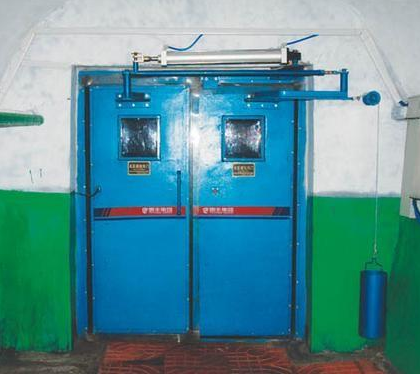

手动无压风门实拍图：
无压风门由于每组风门由两扇小风门组成，在开闭其中一扇风门时无论开闭方向如何，另一扁风门异向开闭，此时释放了压力，极易开闭，开闭风门的力量与风压大小及风量方向无关；而老式风门门扇笨重，在巷道负压较大的情况下很难开启，需要人同时推动方可开启。不需设置反向风门
每套无压风门有两组风门组成，双向隔风，无须再设反向风门；老式风门由于受巷道负压的影响，必须安设反风门，以便在风流倒向时使用，每组有正反两扇风门既由两组四扇风门组成。漏风量极小
手动无压风门的门框与门扇、门扇中缝、门扇与巷道底平面之间均采取双面胶条密封，因此漏风量很小。而老式风门有时为了减少开启压力，会在风门上方安设小风门这样增加了风门的漏风量。无压风门在重锤的作用下，两风门之间可实现相互闭锁，不会出现风门不能关闭或关闭不严现象而造成风流短路的问题
