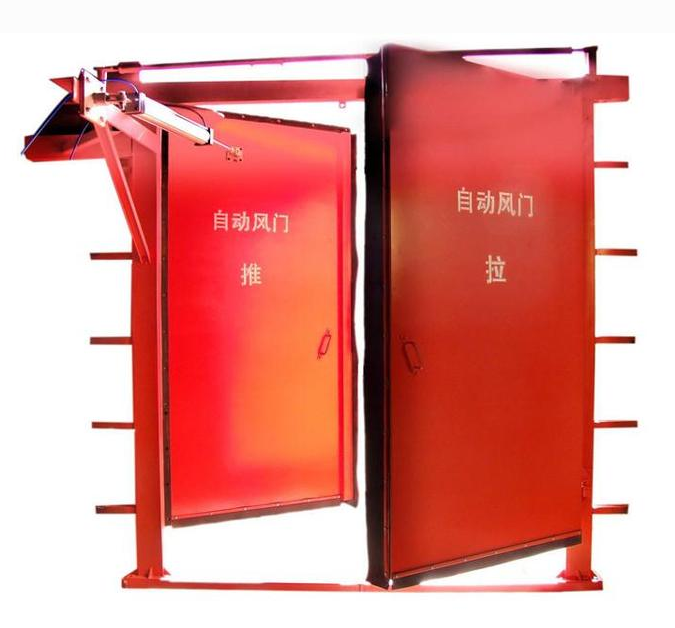

手动无压风门主要由门框、门扇、分离式合页密封胶条、密封条压板、连杆平衡机构（支撑大小臂可调拉杆）以及导向滑轮、钢丝绳、风门联控配重等部分组成。
无压风门采用压力平衡原理，通过连杆机构及固定在门框上的限位装置实现两扇风门异向同步开闭，风门关闭后使两扇风门边的密封胶条严密接触，具有良好的防漏风效果。
　  本手动矿用无压风门*大承受负压1000Pa，异向同步开闭，手动开启力≤150N，门扇开启角度≤90°，净通过宽度尺寸≤2200mm，净通过高度≤2500mm。
三、产品说明
　　本手动矿用无压风门是我厂自主开发，产品质量标准和检测标准严格执行Q/WMS-3017-2006《风门》。
四、产品主要结构

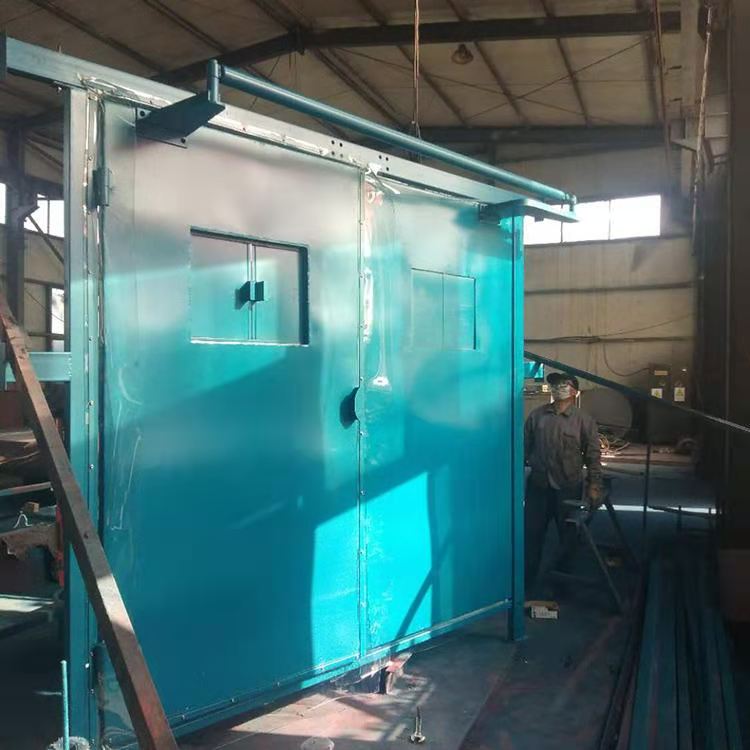

　　本手动无压风门由门框、门扇、平衡机构及配重等部分组成。
　　1、门框为型钢组焊框架，分体组装。
　　2、门扇为井字形钢骨架。
　　3、平衡机构采用曲柄连杆机构。
　　4、门铰链为滚动轴承支撑。
　　5、密封方式采用橡胶板密封。

      矿用无压平衡风门设备是为了保障矿井16正常流通而研制的专用设备，该风门能19隔断16，开启压力近似为零。采用两扇风门联动，19平衡风门所受压力。配套具有就地显示风门的开闭状态，互锁两道风门的功能。气控平衡风门结构组成主要由门框、门扇、平衡机构和气动元件等部件组成。门框采用钢制21，门扇采用钢制材料与聚碳酸酯透明耐力板连接，每道风门为双扇钢制门框，异向同步开闭，运用气动元件及联杆平衡机构，实现风门的自动开闭，保证了风门打开时省力、方便和灵活
 开启力小，开启力与巷道内风压的大小和方向无关。尤其是在风压较大的地点安装克服了以往几个人都不易打开风门的缺点，杜绝了风门伤人情况的发生；（2）正反双向控制16，不必另设反向风门。一旦发生灾变或反风，解决了给通风系统造成紊乱的1隐患；（3）风门门扇采用聚碳酸酯透明耐力板制作，实现了风门之间的可视化，保证了行车行人的1；（4）双向密闭漏风量小；（5）风门打开关闭时平稳，行人行车1可靠；（6）气控平衡风门采用钢制结构及聚碳酸酯透明耐力板制作，防腐、防潮、阻燃、强度大、不易变形；（7）两道风门之间可实现闭锁，一道风门打开时，另一道风门闭锁，只有在一道风门关闭后，另一道风门才能打开。而且在风门上方设有通行、闭锁等提示警标。防止风门同时打开造成16短路；（8）结构简单，风门易维护，聚碳酸酯透明耐力板容易擦拭，美观大方；（9）气控平衡风门维护工作量少。

     风门安装
（1）风门框安装：风门框四角用螺丝固定，通过测量水平及对角长度，确定风门框组装工艺，方便快捷。
（2）风门扇安装：利用一个上翘支架固定两个滑轮改变起轮改变起吊方向，使用一根直径准9mm 的钢丝绳，一端连接固定风门螺栓，另一端21一个挂钩，如图 3 所示。当安装风门时，将上翘支架底座使用螺栓固定在风门上框中部，将钢丝绳一端的固定风门螺栓与风门上的螺栓孔拧紧栓牢，钢丝绳通过上翘支架的滑轮组后，由人员将风门拉起至风门与风门框关闭严密，到位后将钢丝绳另一端的挂钩挂至巷帮锚杆或钢筋梯上，保证风门不会松动。如果有个别门轴的螺栓不适，只需人员在风门侧面利用撬棍进行适度调整，即可将风门完全装入风门框内。
