气动风门控制用电控装置

作者: 本站来源: 本站时间:2020-06-23

气动风门控制用电控装置

   气动风门控制用电控装置即手控法风门自动开闭形式为:风门两侧分别安装手动换向阀控制气缸动作,气缸与风门连接,当有人或矿车需要通过风门时,行人手动按动气控阀,风门自动打开。行人经过后再次按动气控阀,风门自动关闭。两道风门之间存在联锁,当一道风门开启时另一道风门不能开启,开启的风门关闭后,另一道风门会自动打开。
气动风门控制用电控装置

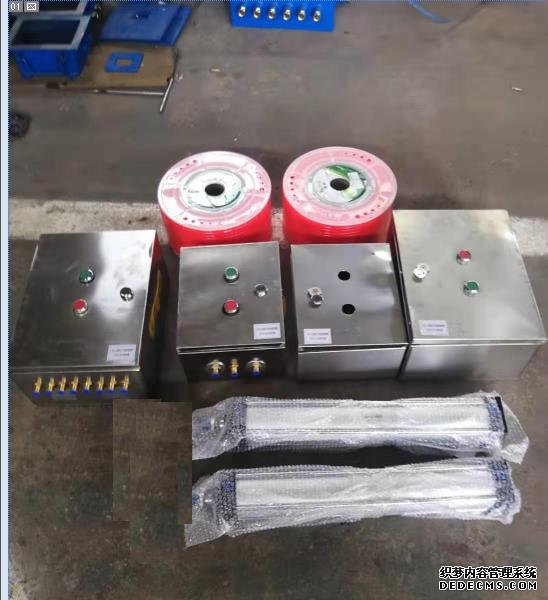

主控箱(2个),副控箱(2个),气缸(2条),气管(1盘),安装配件等。
 基本参数:
4.1 工作制:长期工作制
4.2 环境条件:
4.2.1 周围环境温度-5~40,气压为0.8~1.1×105Pa;
4.2.2 使用在有***和煤尘******的场所;
4.2.3 在无***坏绝缘的气体或蒸汽环境中;
   矿用电动双向无压风门施工准备:
  a) 施工前应仔细熟悉施工图纸,依据施工技术交底和安全交底作好各方面的准备。
  b) 运到现场的双向无压风门应分类堆放,不能参差挤压,以免变形。堆放场地应干燥,并有防雨、排水措施。搬运时轻拿轻放,严禁扔摔。
  c) 材料及主要机具:水泥 325 号及其以上,砂为中砂或粗砂,砖为标准砖 240*115*53。

  2、 两道风门在巷道中的安装位置:
  a) 根据巷道风压差的大小,可设置三道风门;
  b) 配重吊桶需在安装完毕后,根据风门开关力量的大小,进行配重,配重大小以刚好自动关闭风门为准。
  关闭状态 常态 红灯 无声
开门状态 暂态 绿灯 发出‘风门打开,请关闭风门’
本风门闭锁装置以人工打开或关闭风门的门扇为动力,带动与门扇相连的活塞杆,将对面风门的活塞杆闭锁打开或关闭,不需 要任何其他能源,适合于煤矿井下无电源和风源的场地使用。
矿用自动控制风门是一种控制设备,它的组成比较杂乱。

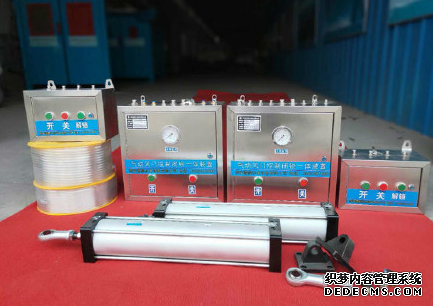

矿用隔爆兼本安型风门控制器(主机)1个
矿用本安型声光报*箱2个
气动风门控制用电控装置
矿用本安型红外传感器4对(门的两头各一对)
矿用本安型方位传感器2个(一道门一个)
矿用本安型控制按钮3个(门的中心、两头各一个)
矿用本安型气动电磁阀2个
气缸(标配:ф80?750)2个
