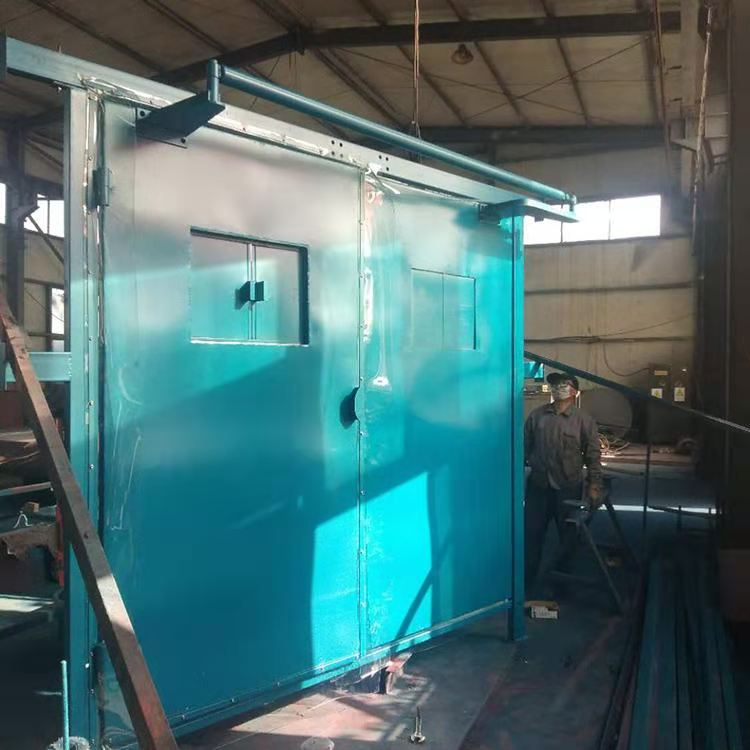

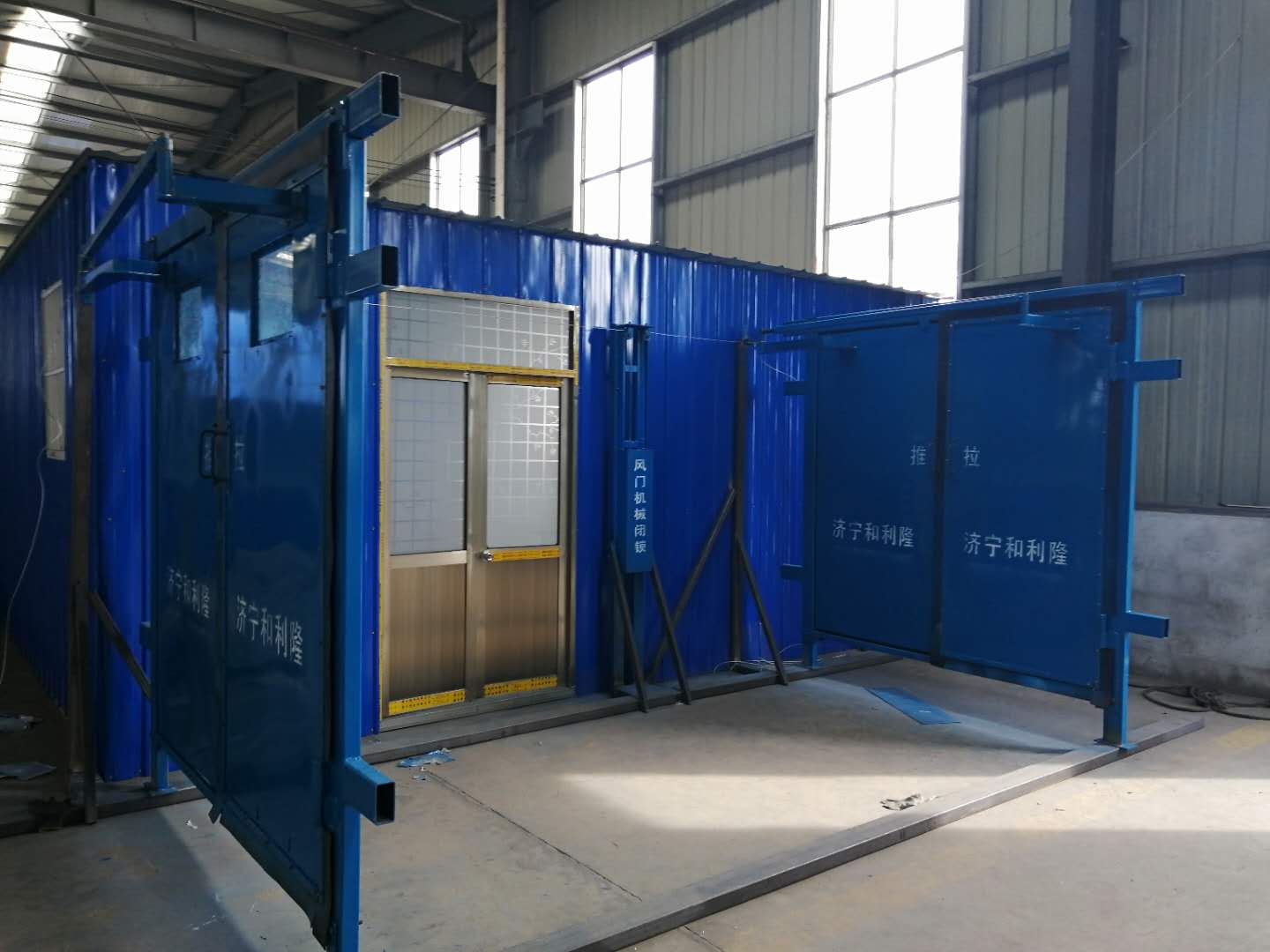

   自动无压平衡风门的结构设计(1)无压风门机械结构结构主体,每道单式风门主体又由一套门框、左右两门扇、平衡机构、滑轮、钢丝绳、重锤配重装置及挡板等组成。其中平衡机构包括左右门轴、支撑直臂、支撑弯臂和连杆机构,对开结构的左右两扇门通过支撑直臂、支撑弯臂和连杆实现联动,分别向2个相反方向同步开启和闭合。为防止风流反向时吹开风门,有挡板焊接在风门开启方向的异侧。风门门框及门扇用钢板焊接结构,外部表面做喷塑处理,可以防止井下腐蚀。无压平衡风门结构如图1所示。

自动无压平衡风门
   自动无压平衡风门结构构成1.左扇门直臂2.门框3.观察窗4.左扇门5.门把手6.连杆7.右扇门弯臂8.支架9.滑轮10.配重重锤11.密封橡胶片(2)无压风门平衡机构的设计无压平衡风门的左右2扇门通过支撑直臂、支撑弯臂及连杆组成一个连杆机构,在风门左右2扇门打开关闭过程中整个机构处于平衡状态,即总力矩为0。如能够使左右门扇打开闭合时的速度和角度始终保持一致,在平衡机构作用下,左右门扇的风门所受风压作用力为0。其中风门轴对门扇的支撑力不能转动门扇,风压对风门的推力可以转动门扇,风门所受作用力只有开启风门的气动力和配重装置重锤的重力。

自动无压平衡风门
   是无压平衡风门在初始状态闭合位置和末状态打开位置的机构俯视图,设直臂AD距左门扇轴心距离AO1=a1,弯臂BEC距右门扇轴心距离BO2=a2,弯臂BEC的BC连线与右门扇之间夹角为。若要保证风门在初始闭合位置状态时,连杆DC与左右门扇平行,即DC//O1O2,必须满足AD=BE或AD=BCsin。在风门完全打开的过程中,风门门轴位置始终不变,左右门扇逐步被打开,直至左右门扇垂直于连杆,即A点转移至A点,B点转移至B点,C点转移至C点,D点转移至D点后;若要使连杆仍然平行于左右门扇风门,即DC//O1O2,必须满足BCcos=AO1+BO2=a1+a2。整体结构是一平行四连杆机构,即利用平行四边形原理,当其中一扇门被拉开或推开时,则另一扇门同步朝相反的方向开启,风门左右门扇有固定的打开方向。
