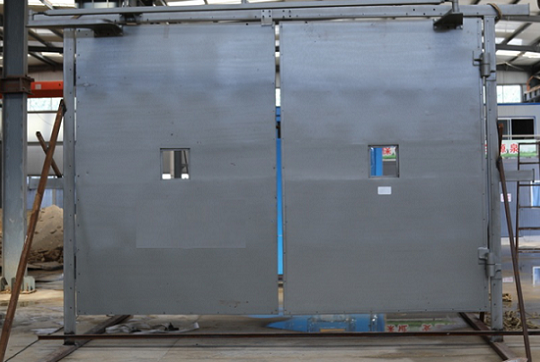

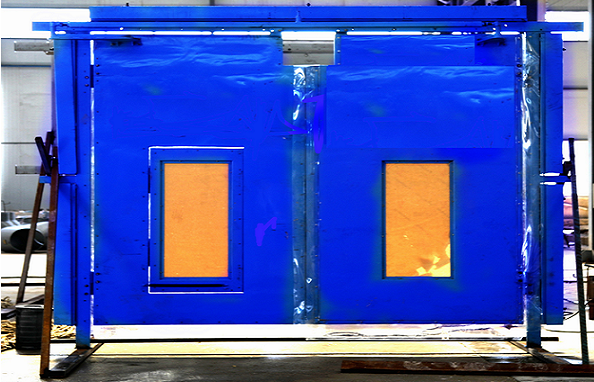

电控自动无压平衡风门是一款煤矿井下较为常用的自动化风门。
电控自动无压平衡风门一般由两道风门组成,其作用是避免风流短路,保证通车和行人。目前,矿用风门根据开启动力主要有手动风门、电动风门和自动风门等;根据开启方式主要有推拉式和平衡式两种。手动风门和电动风门受人为因素的影响。经常存在两道风门全部打开,或车辆通过后无人关闭风门等现象,造成风流短路,给矿井安全生产造成直接影响。
电控自动无压平衡风门系统的电气控制(1)风门控制系统组成自动气动风门控制系统主要由矿用隔爆兼本质安全型风门控制装置、矿用防爆控制按钮、矿用本质安全型光电式接近传感器、矿用本质安全型电感式传感器、矿用隔爆兼本质安全型语音声光报警器和矿用隔爆型气动电磁阀等组成。风门控制系统中各主要装置设备之间的关系图。矿用隔爆兼本安型风门控制器接收处理矿用本安型光电式接近传感器及矿用本安型电感式传感器的开关信号后,输出指令信号控制气动电磁阀动作,同时向矿用本质安全型语音声光报警器发出语音信号和显示信号。矿用本安型光电式传感器监视有无行人或车辆通过风门。
灯光照射外申请光敏传感器时,被照射的门首先开启,车辆或行人通过并延时后自动关闭,第一道门关闭后另一道门会自动打开,在延时后自动关闭。信号灯分红、绿指示灯,用于提示风门目前所处的开闭状态以及看不到的另一道门的开启状态。假设胶轮车从进风巷到回风巷,平衡式自动风门的工作过程为:当车辆到达1#门前时,车辆车灯照射风门光敏传感器(外)连续闪灯3次。PLC接收到1#门外申请信号时,PLC控制1#门电机正转,电机驱动液压缸回缩,液压缸杆带动钢丝绳开启风门。
