电控气动无压风门

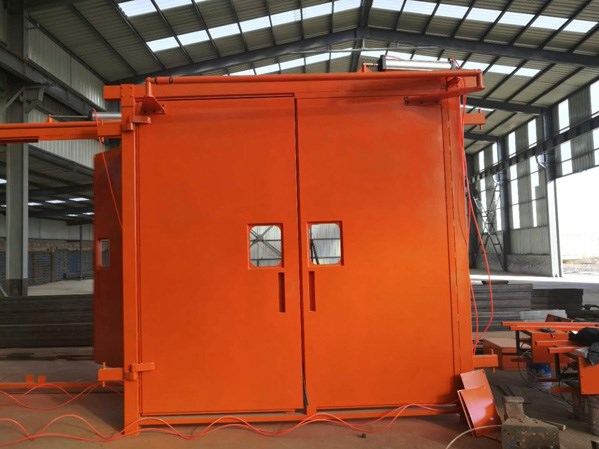

     电控气动无压风门是指带有电控气动控制装置的风门，电控元器件和带有气动控制装置组合的控装置。

  首先要了解什么是无压风门和无压风门组成：

    风门有木制的和铁制的。铁风门在重要的地方 采用。 3 矿井自动风门电气控制 3.1 思路 由于金矿井下环境条件较为恶劣，如湿度较大 75%以上、 粉尘浓度较高等，根据以往的经验，为确保安装的自动风门 安全可靠，应尽量不采用电动及感应电子器件，而宜采用机 械撞杆式传动的风门自动开关。基本要求是结构简单，安装 方便，经济实用。我公司本着边设计边实践，成功后再推广 的思想，在传统手动风门加工实践的基础上，参照自动风门 设计的一般原理。 3.2 过程 自动风门设计与实践项目于 2003 年 3 月在天湖岩矿正 式启动，研制项目分行人巷自动风门的设计和运输巷自动风 门的设计，其中运输巷自动风门设计在实践中经过三次较大 的修改与完善，目前这两个设计方案已较为成熟，2005年度 安排了专项资金准备进入推广使用阶段。 3.3 运输巷自动风门的传动原理与施工要求 3.3.1传动原理 井下车辆宽度一般在 1 米左右，车辆经过自动风门处， 首先撞击横在巷道当中的左右两根受力杆，受力杆一端受力 后就开始绕定轴转动，推动传动杆往前平行推进，由受力杆 和传动杆组成的左右两个长方形同时开始作平行四边形变 形运动，传动杆在变形过程中把所受的径向力横向传递给靠 在两根传动杆上的前后四扇风门，四扇门在传动杆的推动下 向两侧张开，完成自动开门动作。

  电控气动无压风门的工作原理：

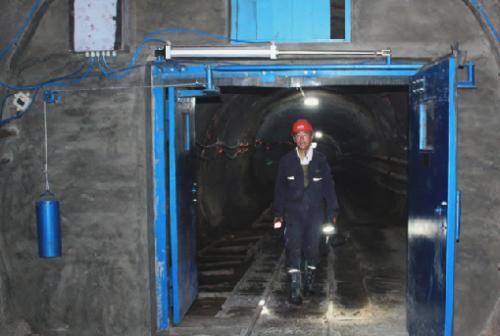

    采用红外传感器作为器，并兼有语言报，保证行人和车辆顺利、安全通过该型风门是由门体与电源应用感应器、风门开闭传感器、PLC可编程控制器、光控感应器、电控按钮、声光报器（语音灯光LED显示屏）。气缸、气控箱组成，其中气控箱利用井下压缩空气为动力。气电相结合实现风门打开与关闭。

电控气动无压风门采用电控气动原理控制功能：控制器接收到红外传感器发来的信号，识别后，控制执行机构（气缸、油缸）动作，打开风门；延时7秒后（经PLC可调），自动控制执行机构动作，关闭风门。闭锁功能：当互为连锁的两道风门其中任意一道打开时，控制器控制执行机构闭锁另一道风门，使之不能开启；当打开风门关闭后，控制器自动解锁。A门不关闭时：门内、门外红外发射传感器与红外接收传感器没有对准（在无人经过时红外接收传感器的指示灯亮）对准门内、门外红外发射传感与红外接传感器红外传感器*视窗不清洁或有遮挡物（红外接收传感器内的发光管亮）清洁*视窗及拿开遮挡物。红外传感器坏（红外接收传感器内的发光管亮）需要更换红外传感器。
