煤矿井下有的风门在风压的作用下，或者是旁边有轴流风机，所以风压比较大，风门不容易打开，这个时候要安装液压控制装置，来保证风门的开启顺畅和方便。
   风门的巷道位置 自动风门安装在 +450大巷一九 内 段，与辅助风机房并行(见图一1)，风门外 框 2．45×2．23m，风门内框 2．31×1．99m，一 组风门为 A、B两道，两风门间距 60m，可 +45o~,al大巷 一九进风巷 自 图 一1 自动风门位置图 绕道 36 蒲白科技 油泵 广—— 满足行车需要。 2 结构特征与工作原理 图一2 自动风门电器原理图 2．1 结构 (1)机械液压部分由风门、风门连杆、 液压泵、液压推进缸等组成，液压推进缸 的一端 固定在风门扇上 ，另一端 固定在风 门框上。 (2)电气部分 由防爆电机 、控制器 、光 控接收头、按钮、声光报警器、位置传感器 等组成，通过接线端子和接线盒与外围设 备连接。控制器位于两风门之间，声光报 警器分别悬挂在 A门和 B门上方，位置传 感器分别安装在 A门和 B门适当位置。 2．2 电器 工作原 理 行人通过风门时 ，可用手动按钮或矿 灯照射光控接收头操作风门自动启闭，行 车通过风门时，司机无需下车，使用遥控 器(0～50m)控制风门启闭。

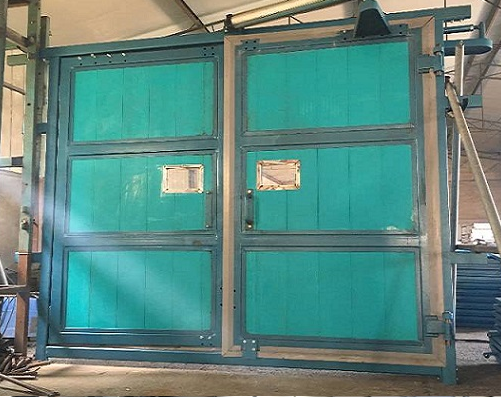

双页平衡自动液压风门
   双页平衡自动液压风门原理：
   通过压缩空气换向快速传输的优点,使得两道风门之间的互锁能够迅速有效。风门气控互锁方框图如图1。图1风门气控互锁原理图3具体实施3.1安装(1)在要安装的风门选址上,选择一块比较平整的地方,巷道断面应符合砌墙的尺寸。曹庄矿选择了在8700轨道1号联络巷安装此类风门,此联络巷地面平整,巷道支护方式为锚喷支护。并且此联络巷为采区的主要进回风联络巷,因此需要安设正反向风门。事先测得8700轨道1号联络巷的断面,定制了2000×1800mm的风门。(2)整体树立门体,稳固横平竖直。(3)砌50cm砖墙,拐臂一侧20cm,多次测量铅锤度。(4)揭下防护层,擦洗外观重要部位,涂油润滑。(5)气源接通后检查各部位工作是否正常。3.2接线一路总压风源,分支两道风门。(1)红色线—输出闭锁信号。(2)蓝色线—接收闭锁信号。

双页平衡自动液压风门
  在门框横梁上的 气控无压风 风门开启方向的异侧焊接挡板，确保风流反向时 门采用煤矿井下高 风门不被吹开。蔡体效果图见图10 3 4 压气体作为动力源，气缸作为动力 2无压风门连杆机构参数设计 '转换装置，电磁阀 2 控制气缸往复运 ，气扌空《眉]三风门的连杆机构如图2所示。 动，从而驱动风门开关。通过控制气缸推杆收缩拉动弯架来调控风门的可 1 靠开启，而推+千伸 5 出时钢丝绳呈现为松马刨犬态，对风门 1．气缸2钢丝绳3．配重生弯架5．直架 的牵制力为零
