名称：高分子气控自动风门
分类：矿用风门
咨询热线：15908099296
联系我们
详细说明：

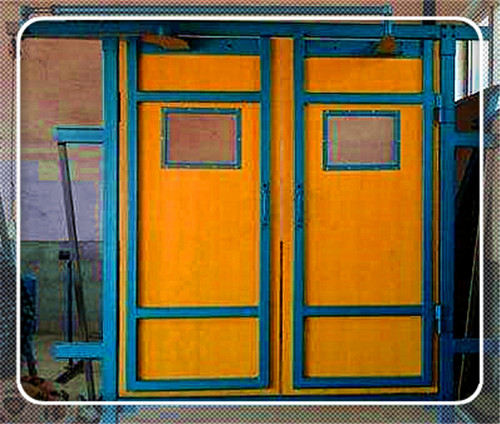

高分子气控自动风门
高分子气控自动风门，高分子复合材料风门，高分子气动无压风门，矿用高分子风门。
高分子气控自动风门利用高分子新材料来提高使用要求，使风门具有阻燃性，抗静电，密封性强的特点; 巧妙运用平行双曲柄四连杆机构，不但实现免压功能，而且通过计算最大化的减小所需要的驱动力; 风门自动控制系统更为优化，利用气源作为动力源，PLC 系统执行控制，气缸执行动作，实现风门开启和关闭。 2 新型免压风门的结构特征和工作原理 2． 1 结构分析及功能的实现过程 图 1 为免压风门在巷道内布置的俯视图，该风门由门体、双曲柄四连杆机构、气缸、红外线检测探头、PLC 控制器，电磁阀，控制开关等部分组成，门体固定在巷道两邦的砌墙上，门体上部的平行四边形连杆机构使左右门扇联动，虚线对应风门打开时的位置。 风门开到位后触碰到到位开关，风门停止开启，如果继续有触发信号输入，那么风门始终停留在开启状当有人或车经过一道风门时，触发对射传感器，触发信号输入 PLC 控制系统，系统分析信号，控制电磁阀的接通，在电磁阀的作用下，气缸执行控制程序，开始收缩使风门开启，同时闭锁对方输入信号通道，使两道风门互锁。
高分子气控自动风门采用井下压风做动力源，将单扇风门改为双扇风门；利用平行四边形平衡原理，使双扇风门开闭连动，方向相反。风压在给一扇风门力量的同时也给了另一扇风门力量。直动型气缸推动机构箱中的四连杆，连动开启风门。因采用不固定式连接，使得风门的自动开启不会受到手动开启的影响。由于两扇风门已经平衡，关门时靠四连杆扭轴的液压式闭门器来稳定可靠地关闭门扇。如果在关门的过程中受阻，风门则会自动停止，安全地保护行人及行车。全气控互锁平衡风门主要是由压力平衡风门及气动控制互锁装置组成的。．压力平衡风门。

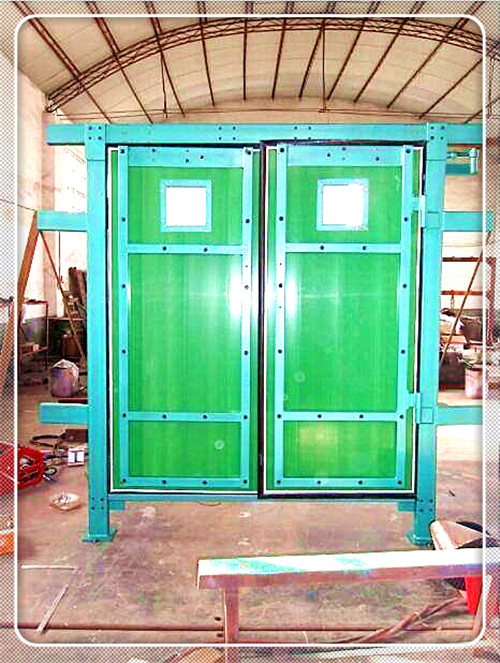

高分子气控自动风门
气控互锁装置确保了故障或者人为造成的风门未关，设有解锁、复位与相互闭锁的功能，闭锁可靠，保障通风系统稳定受控。@气控互锁装置、开启气缸装置与风门不连接，手动、气动互不干扰，适用于各种旧式风门和任何复杂场合，在压风状态下正常手动操作。0气控互锁装置由气动元件组成，安装使用方便，不存在电控装置中的电气失爆问题，维修量大为减少，安全性能大大提高。
