详细说明:

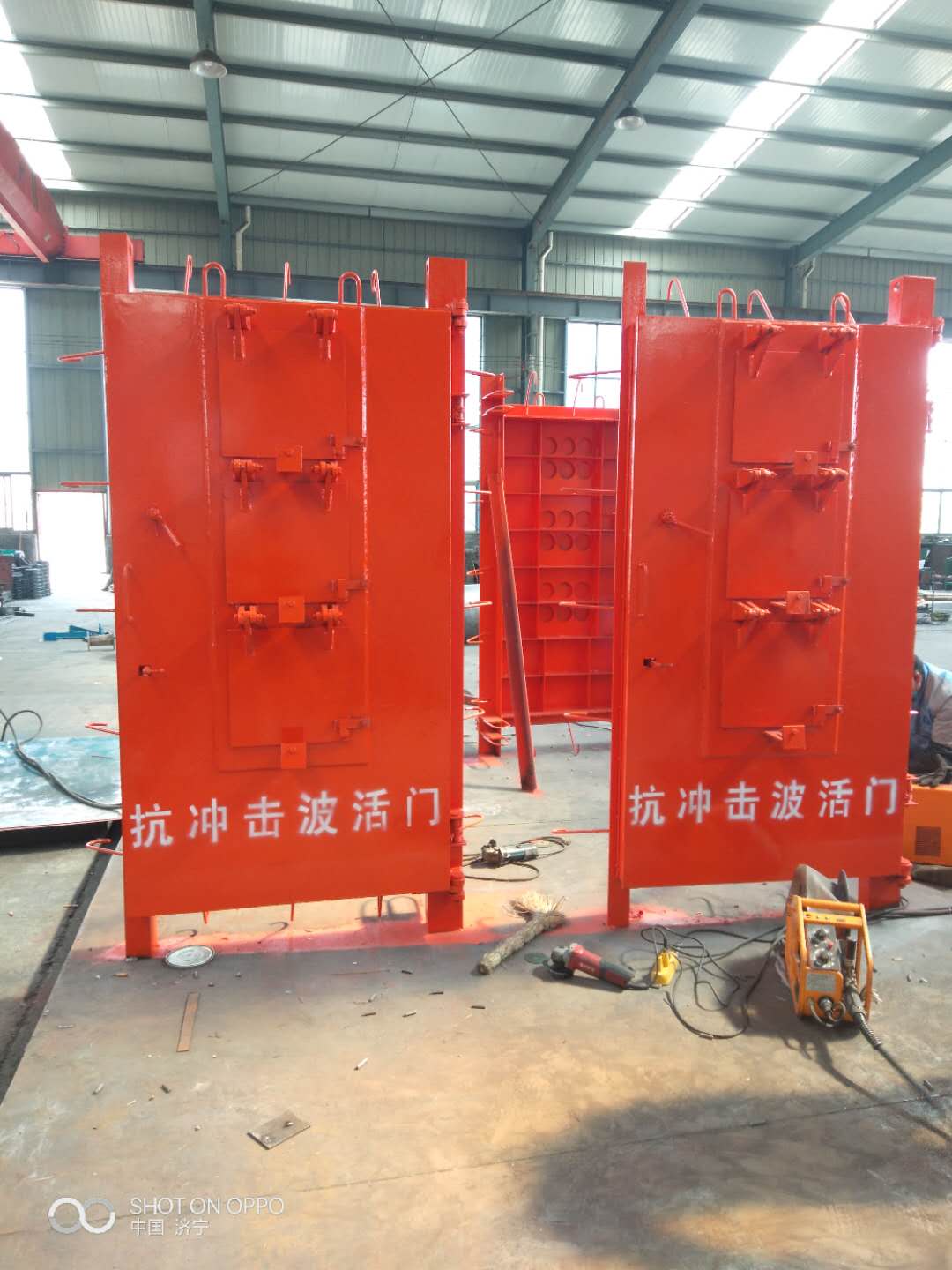

抗冲击波密闭门
抗冲击波密闭门采用带肋圆拱单扇门,由拱板横向加强肋板及拉板组成。活门采用带肋平板门及配套通风孔活门装置。设计时考虑到两门扇面板受力后的最大延伸,使门扇薄板可能变形而改变了薄板曲率半径和外圈表面折裂。在计算时不考虑加强肋板,作增强门扇的强度储备。密闭门拱肋和门板接触面采用拱形,拱肋底面则为直线起拱板作用。
抗冲击波密闭门
结构和作用
防护活门安装在井下火药库发放及行人一侧的出口,在其发放处的外侧,以防止库内或发放处爆炸冲击波及爆炸后产生的火焰及浓烟、有毒气体向外扩散(图1)。密闭门设置在库房回风侧出口的一端,其作用同防护活门。这两种门通常是关闭的。

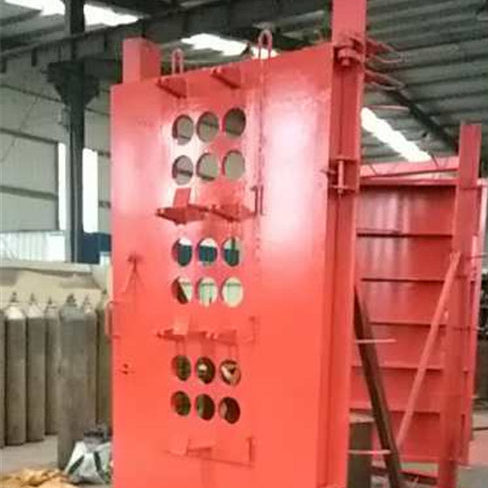

防护活门门扇上部装有3组通风活门装置(图1),总通风量为6000m3/ h,每组通风量为2000m3 / h,可供不同容量的井下火药库选用,风速按8m/s设计。活门装置结构是在活门底板开有3组共18个直径122mm 的通风孔,活门板外部装有自重张开 12。角的活门悬板。当库内一旦发生*炸,冲击波通过拐3道直角弯及延长2m的尽头巷道衰减之后余压只要大于20kPa时,活门悬板受压,在3一8ms内自动关闭,与外部隔离,阻止爆炸冲击波及爆炸产生的火焰、有毒气体向外部巷道扩散,而由总回风道排出。
抗冲击波密闭门
活门和密闭门各装有一套手动闭锁和紧急闭锁装置。其作用是在防护活门开启较频繁、门扇未闭锁的情况下,当*炸冲击波压力大于20kPa时,瞬间压缩门体密封圈使门扇与门框紧闭.,该装置的锁头进入锁心,拨动双片弹簧制动闭锁,防止门扇反弹。
