立风井防爆门为 2 扇半圆形门，横梁 ( 门轴) 过圆心，即门扇从两侧向中间旋转。横梁上方固定有带缓冲材料的缓冲板，利用同步机构确保 2 扇门同时与缓冲材料碰撞。横梁可沿导向柱向上运动，导向柱上安装有缓冲弹簧。平时在负压和自重的作用下，防爆门密封良好; 停风时利用重力将门扇吊起实施自然通风。配重质量、落高等可根据通风机情况进行调节、确定，确保恢复供风时防爆门自动关闭; 防爆门的开启压力很小，发生爆炸时，防爆门迅速开启以保护通风机，爆炸过后在重力、弹簧力等的作用下自动复位，使通风系统迅速恢复正常，且可重复使用。斜风井 ( 平硐) 防爆门与立风井防爆门的主要区别在于门的形状为矩形 ( 或圆拱形) ，门轴为立柱，采用从两侧向中间开的方案。此外，自动复位主要靠扭簧的扭矩; 缓冲作用主要靠安装在门扇上的缓冲材料、缓冲器，确保碰撞后板面变形较小、复位后密封性好等。

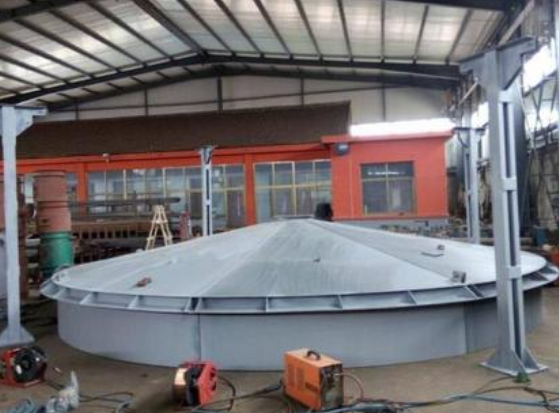

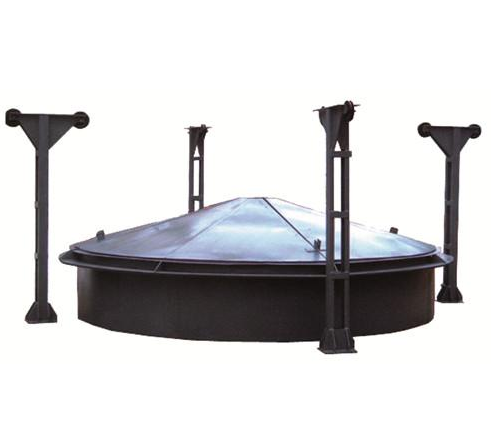

传统的立风井防爆门采用油封防漏风，防爆门为锅盖式，门边深入油槽内，密封效果较好; 本次研发的立风井防爆门采用抗老化橡胶作为密封件，密封件嵌入凹槽内，如图 1 所示。密封作用主要来自于通风机负压，也能起到很好的密封作用，且可重复使用。传统的斜风井 ( 平硐) 防爆门采用橡胶条密封，效果较差; 本次研发的斜风井 ( 平硐) 防爆门采用 W 型抗老化橡胶密封件 ( 图 1) ，密封件变形较大，能够适应爆炸后门扇变形的要求，密封效果较好。
立井防爆门的设计要求
(1)一旦产生瓦斯爆炸后 ,防爆门能及时复位 , 确保井下通风系统正常工作
(2)防爆门应布置在出风井同一轴线上 ,其断面积不应小于出风井的断面积。
(3)出风井与风硐的交叉点到防爆门的距离 , 比该点到主要通风机吸风口的距离至少要短 10 m。
(4)防爆门应靠主要通风机的负压保持关闭状态 ,并为防爆门安装平衡重物或采取其他措施 ,以便于防爆门容易开启。
(5)防爆门的结构 ,必须有足够的强度 ,并有防腐和防抛出的设施。
(2)减轻了操作人员的劳动强度。操作人员只需在主通风机房按动按钮就可对防爆门所有的反风装置实施远方操作和控制 ,不必赶到井口锁口或攀上井架逐一进行手动操作。
(3)工作可靠。当活动压爪处于压紧防爆门的位置时 ,由防爆门反作用在压爪上的力使反风装置具有自锁功能 ,不会使压爪松退 ,避免了电液推杆发生故障造成压紧失效而形成风流短路。
(4)节省电力消耗。由于该反风装置具有自锁功能 ,在活动压爪压紧就位后 ,液压站自动断电 ,避免了在反风期间液压站持续带电造成的电力消耗。
(5)安装简单 ,适于改造。本反风装置主要借助于原手动反风装置中的预埋螺栓将自身固定在井口锁口盘面上 ,故无需对井口及锁口盘进行大的拆改。
(6)反风装置设有护罩 ,克服了原反风装置无护罩易锈蚀积尘的缺点 ,使得反风装置机构灵活可靠 ,延长了使用寿命。
(7)当发生停电或电液推杆发生故障时 ,可以拆下销轴 6 ,用手搬动活动压爪 2 实现反风装置启闭。
