矿用风门

矿用百叶式调节风窗

名称:矿用百叶式调节风窗

分类:矿用风门

咨询热线:15908099296

联系我们

详细说明:

矿用百叶式调节风窗
  传统风窗主要是由木质材料制作,不阻燃、不防腐、强度不够,易破损,使用周期短,同时管理难度大,更换频繁,维护工作量大,人工插板费力费时,而且风量调节以固定的木板为单位,不能实现风量的微调和细调的效果。
1)本调节风窗是采用百叶窗的工作原理,将调节窗的外形设计成框架形,内部由若干块叶片置于其中。叶片放下时角度可随意调节180 度以达至遮水、挡风,它可以调整井下各系统风量的大小,还可以将叶片全部打开,以实现全窗通风;当窗叶关闭时,上下叶片互相咬合,形成一张金属墙,可以一定程度的隔绝空气流通。
2)用涡轮手柄实现自锁,可使风叶固定在风窗的任意高度、连动装置经精密设计即实用又美观。
3)加装调风卷尺,可任意改变通风面积、实现风量在巷道中的合理分配,达到了风量的微调和细调,使通风系统更加稳定。
11. 结构及各部分的作用

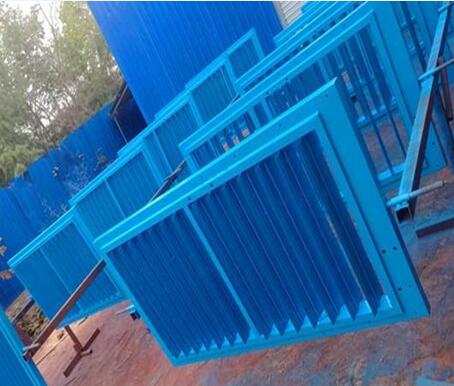

矿用百叶式调节风窗
1)折叶式自动调节风窗采用优质方钢作骨架,高强度钢板轧压定型制作挡风折叶,特种精密零部件机械制动,高强度夹布密封。采排管下卷开式,从上而下调风量,适应空气上流的特点,便于风量的的流动,操作简单方便。
2)机械制动装置高精密、内置,整体采用先进的防腐处理,具有外形美观、尺寸稳定、展卷自如自涧滑阻燃,耐老化,密封性能好,体轻高强等特点。

3)产品系列化、可根据井下不同的通风系统现状情况,及不同规格巷道的需求进行个性化设计,以满足和适应矿井的需求。
12. 调节风窗的制作
1)在窗框内框面上设置凹槽,利用叶片易于轧压成型的特性使其的上、下方成垂直弯折边,通过弯折边可方便地将叶片固定在窗框凹槽中,形成折叶式,结构简单、结构强度高、通透性好。
2)叶片质地轻、强度高、不怕摔、不腐蚀,易于制作成较薄较大结构尺寸的大型叶片,形成的调节风窗整体重量轻、结构强度高。
3)可通过相邻上、下弯折边的局部空间重叠形成无缝隙的连续透影面,具有良好的防水性能。
13. 折叶式调节风窗的安装

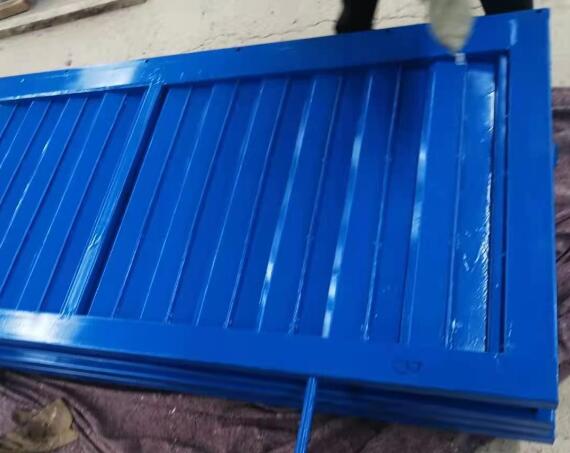

矿用百叶式调节风窗
1)首先修整窗框,上下坎两框平行,坎框互成直角。
2)稳框时要根据该处风窗规格大小,窗框要朝顺风方向的倾角80 度至85 度。
3)调节风窗安装在墙的上方,规格安装制作的调节风窗一样。
4)开始逐片安装叶片,将每个叶片两个轴点分别滑入窗框凹槽内固定,叶片方向水平或向上。
2 折叶式调节风窗的优、缺点
1)调节风窗采用整体或组合式分体装配结构,便于运输,安装与拆卸简单方便,易于拆除、搬迁且可以重复使用。
2)调节风窗与行人门的结合使用即可调节风量,又有行人通道,一窗多用,即合理又标准。
3)整套风窗设计合理,生产工艺先进、专业化水平高产品有利于提高安全技术装置水平,实现了矿井的高标准管理。
4)可以喷涂通风宣传标语等,不应调整而缺字或不完整。
3 适用范围
调节风窗主要适用于煤矿各系统之间风量的调整、需要调节风量的巷道或通风系统的调整等,能根据各作业环境风量需求的大小实现人工调节。调节风窗安装后,能满足矿井的反风要求,即使在矿井风流出现逆转的情况下,也能可靠反向力自行关闭,使用方便、便于维护、动作灵活、安全可靠。
