矿用风门

双扇防火栅栏两用门

名称:双扇防火栅栏两用门

分类:矿用风门

咨询热线:15908099296

联系我们

详细说明:

     双扇防火栅栏两用门
    煤矿性井下变电所和井底车场内的其他机电设备硐室装设向外开的防火铁门,铁门全部敞开时,不得妨碍运输,铁门上应装设便于关严的通风孔。一般煤矿企业都是直接采购防火栅栏门,如果能加工,可以节省一定的费用开支,实现企业成本降低。目前大多数使用的防火栅栏门存在关门后密封不严、密封老化、密封不严等问题,本文给出了简易防火栅栏门的10方案和对使用材料的相关要求。
  防火栅栏两用门由以下四部件组成
1、带半圆封板上横梁。
2、带竖框左门扇。
3、带竖框右门扇。

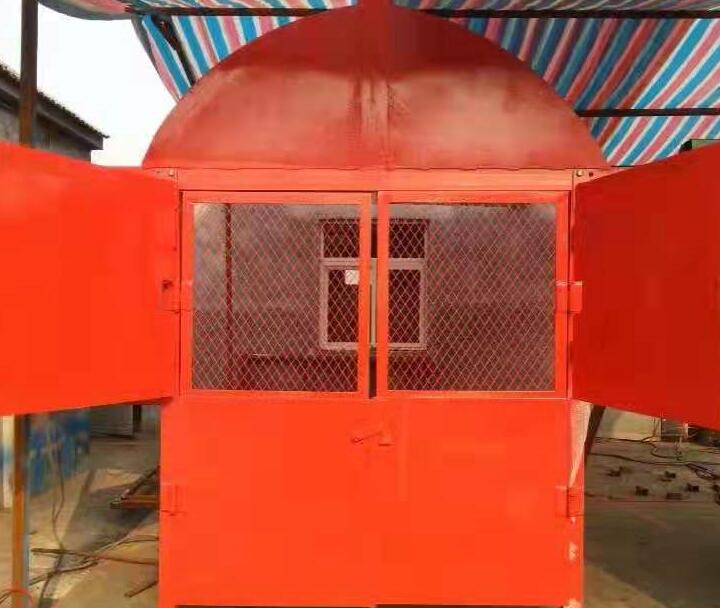

双扇防火栅栏两用门
4、附件(手柄部件)。
各部件在井下安装时组成防火及栅栏两用门整体。
    矿山井下的双扇防火栅栏两用门,该双扇防火栅栏两用门包括:门框,所述门框由上部横梁、底部横梁和两个侧梁组成;1门扇和2门扇,所述1门扇和2门扇分别通过铰链组件与所述门框相连,所述1门扇包括1门扇框、1上部栅栏和1下部门板,所述2门扇包括2门扇框、2上部栅栏和2下部门板,所述1门扇框和2门扇框的边缘上均设置有阻燃密封胶条;1活动门和2活动门,所述1活动门和2活动门均设置在所述门框上,所述1活动门适于封闭或者敞开所述1上部栅栏,所述2活动门适于封闭或者敞开所述2上部栅栏。该双扇防火栅栏两用门兼具通风和防火功能,结构简单,操作使用方便。
   矿山井下的单扇防火栅栏两用门,该单扇防火栅栏两用门包括:门框,所述门框由上部横梁、底部横梁和两个侧梁组成;门扇,所述门扇通过铰链组件与所述门框相连,所述门扇包括门扇框、上部栅栏和下部门板,所述门扇框的边缘上设置有阻燃密封胶条;活动门,所述活动门设置在所述门框上,所述活动门适于封闭或者敞开所述上部栅栏。该单扇防火栅栏两用门兼具通风和防火功能,结构简单,操作使用方便。
防火栅栏两用门整体结构:
防火栅栏两用门各组成部件:

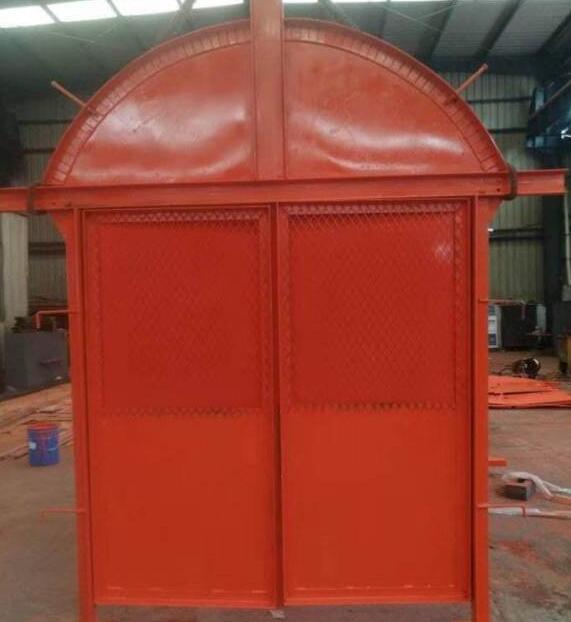

双扇防火栅栏两用门
1门框结构:以煤矿常用变配电室安装的断面尺寸2500× 2200皿防火栅栏门为例,门框采用14#槽钢9制作,在左右位置和上梁位置打孔可与基础预埋件固定。
2门扇结构:大门门扇结构架由 60 × 60 × 5角钢制作,门板为双层3艹钢板,全部焊缝采用连续角焊,两层门板中间空心区域可填充阻燃材料。在门扇上方预留通风栅栏门,栅栏为钢筋网,并按尺寸设置防火窗。
3防火窗结构:结构架由50 × 50 × 4角钢制作,窗板为双层3m钢板,与门扇结构相同,中间空心区域可填充阻燃材料。
4门缝结构:两门扇关闭后接合处安装门缝挡板,用于门缝处密封胶条的安装固定。
5门轴、窗轴结构:门轴由轴套、滚珠、轴三部分组成,窗轴与门轴结构类似。
6密封件:防火窗和门扇四周安装10m 厚阻燃密封胶条,防火窗胶条宽度为35“,门扇胶条宽度为42mmc使用时将防火密封条安装在门扇的框上。当火灾发生时,密封条膨胀发泡将分隔构件密封处的缝隙堵塞,起防止火焰和烟雾穿透的作用。
3.材料的选用及性能
3.1钢结构材料:门框、门扇、防火窗所用槽钢、角钢、钢板采用Q235材质;门轴采用45#圆钢:栅栏网采用钢板网:厚3“(网孔 25x20)。
   密封胶条粘接剂选用阻燃型10胶粘剂,可减少可燃成分、隔断所需氧气、降低反应温度、中断燃烧反应,通过物理和化学方式达到切断燃烧循环的目的。选用阻燃型10胶粘剂无苯10丁阻燃胶粘剂(CM206720A)是由10丁橡胶、 zn0、Mg0、酚醛树脂、萜烯树脂、ZT阻燃剂等组成,无苯毒,阻燃,主要优点如下:a)使用性能好,在一25 ℃情况下不冻结、涂刷省力、可用于橡胶、金属板粘接:b)气味小、无苯毒;c) 粘结力强,10性能好,阻燃。
3 · 5防火涂层待涂基材表面先行除锈处理,刷防锈漆一遍,再喷涂防火涂料。防火涂料选用符合GB14907一2002《钢结构防火涂料》要求的室内超薄型钢结构防火涂料。具备遇火发泡膨胀隔热的优异防火性能及优良的粘结性、耐沾污性、耐水性、耐化学性及10性。防火涂料前期膨胀实现化学隔热,在温度达到350一 400 ℃左右后,防火涂料膨胀体完全形成,此时防火性能主要来自于膨胀体的物理隔热。
