名称：煤矿风门气动控制装置
分类：风门控制装置
咨询热线：15908099296
联系我们
详细说明：

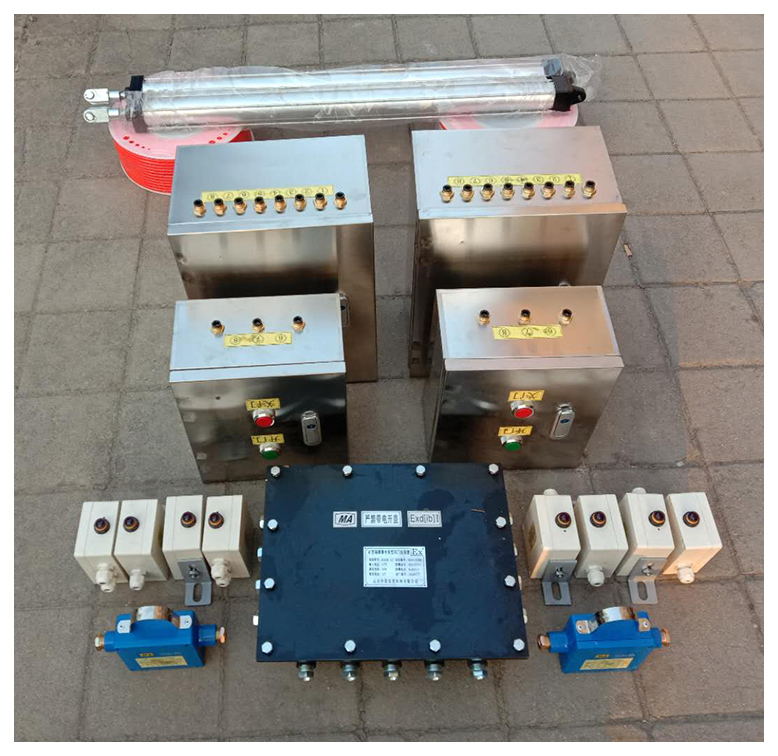

煤矿风门气动控制装置主要有4个气控箱、2条气缸、气管、气缸与平衡连杆连接支架等部件组成，要求使用单位提供持续稳定压力不小于0.5MPa的气源。风门气动控制装置不用电、不用液压站因此价格便宜、结构简单，是井下尤其是行人为主的巷道里比较理想的平衡无压风门或正反风门的自动控制装置系统。
对于风门的设计要求是在符合工作人员使用习惯的基础上再进一步有效控制风门的密闭性。煤矿最常使用的风门包括:普通风门、压力平衡风门和特殊风门,这些种类的风门结构主要包括:门体材料、开启驱动装置和闭锁[1]。1.2门体材料所述门体材料是指制作风门所使用的材料,在选择制作使用的材料时,不仅仅要考虑材料本身的挡风效果,而且要考虑在井底这样恶劣的环境中材料是否能达到防潮、阻燃等条件的要求。就目前而言,所使用的材料主要为木质和金属材料。木质材料主要的优点是质量轻、容易获得、安装简单;金属材料的主要优点是质量硬、耐磨、不易损坏。但是木质和金属材料都存在许多缺点,例如:金属材料重量较大,且制成的风门体积也较大,在矿井下面搬运十分不便;木质和金属材料在防潮方面效果都不是太好。
1.3开启装置开启驱动装置重要的作用就是在省力的基础上,安全方便地将风门打开。按动力来源不同,将开启驱动装置主要分为以下几种:1)手动式。这是一种比较传统的开启方式,主要是要求过往的行人必须手动开启风门,能绝对保证他们的生命安全。但是这种操作较费力,降低了工作效率。2)矿车撞开式。在手动式的基础上做了改进,增加了撞杆和滑道元件,主要原理是在经过风门的时候撞击安装的撞杆元件来推拉风门自动打开,这省去了行人手动开启的麻烦,其设计结构也简单,这种装置无法确保每次风门安全的打开,且经常会出现风门被撞坏的情况。3)电动式。该启动装置主要利用电动推杆完成风门的开启任务,但是它在完成过程中需要电控系统、信号传感器等部件的配合,很大程度上增加了风门开启结构的复杂性。4)液压式。该启动装置主要是利用液压来伸缩装置内部的钢丝绳并绕过滑轮来控制风门的开启,该装置使用方便,但是容易损坏或出现故障,不利于通风系统的稳定。5)气压式。此启动装置主要利用压缩空气控制气缸来完成风门的启动,此装置性能比较可靠,不容易出现故障,而且结构简单,在很多矿井中都有使用[2]。2闭锁装置研究2.1机械设计本文设计了闭锁式风门装置,主要设计内容如下:用2根12mm的槽钢制作成后固定板。取2根直径为20mm的无缝钢管按间距10mm并排焊接,组成用于安装三角块状闭锁块的2个套筒,在2个套筒中心线侧切割宽10mm、长60mm的孔。其中一角为垂直朝下的圆弧面,转动块与销轴同圆心,销轴穿过转动块固定在后固定板上,滑动体分别装入套筒中,钢丝绳经过滑轮与滑动体顶部连接,钢丝绳的另一端与风门相连
