       气动风门自动控制装置都包括哪些配件
     气动风门自动控制装置都包含什么呢?
   全气动矿用风门用自气动风门自动控制装置,其中包括:A门控制箱和B门控制箱,A门控制箱连接有A门声音报警箱、A门信号发生器、A门磁控阀、A门执行器,A门执行器连接在A门上,B门控制箱,B门控制箱连接有B门声音报警箱、B门信号发生器、B门磁控阀、B门执行器,B门执行器连接在B门上,A门控制箱和B门控制箱共同连接有气源处理箱和互锁控制箱,本实用新型的优点是:全气动安全性能好和自动控制度高。

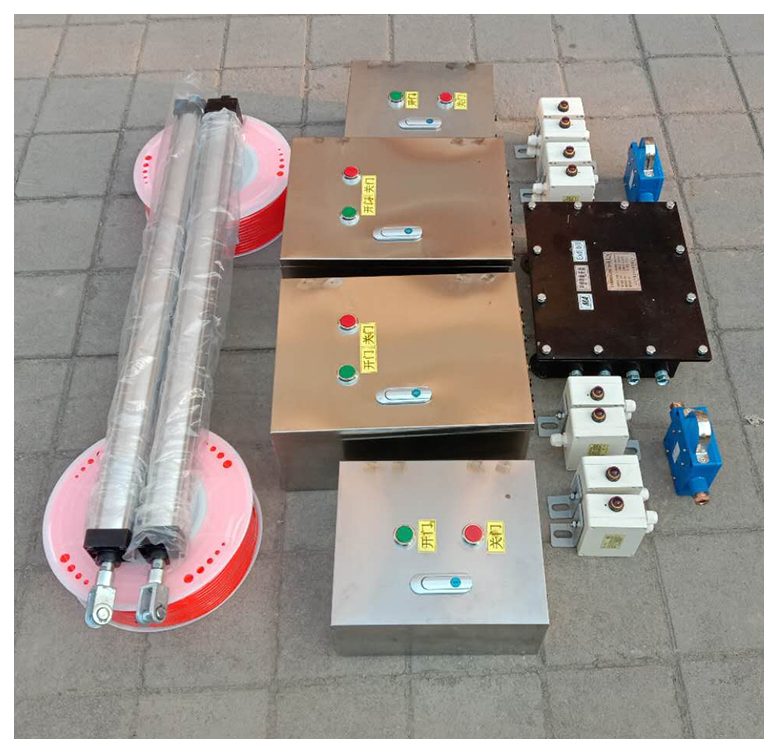

气动风门自动控制装置

   随着矿井巷道不断的开拓延伸,井下过车风门逐渐增多,若每个过车风门都安排人员开关风门,不仅浪费大量人工成本,而且增加了安全隐患。为了解决上述问题,本文设计了一套全气控自动风门装置。 1 全气控自动平衡风门开关装置 1. 1 装置结构 装置主要由全气控风门主( 副) 按钮控制箱( 4 套) 、拉线开关( 8 套) 、气动执行机构( 2 套) 、气动开关感应装置( 2 个) 、气动闭锁( 2 个) 、气动报警箱( 4 个) 、配套管路及管路附件( 若干) 等构成,见图 1。 图 1 全气控自动风门结构( 以两道风门中 A 风门为例) 1) 主( 副) 控制箱。

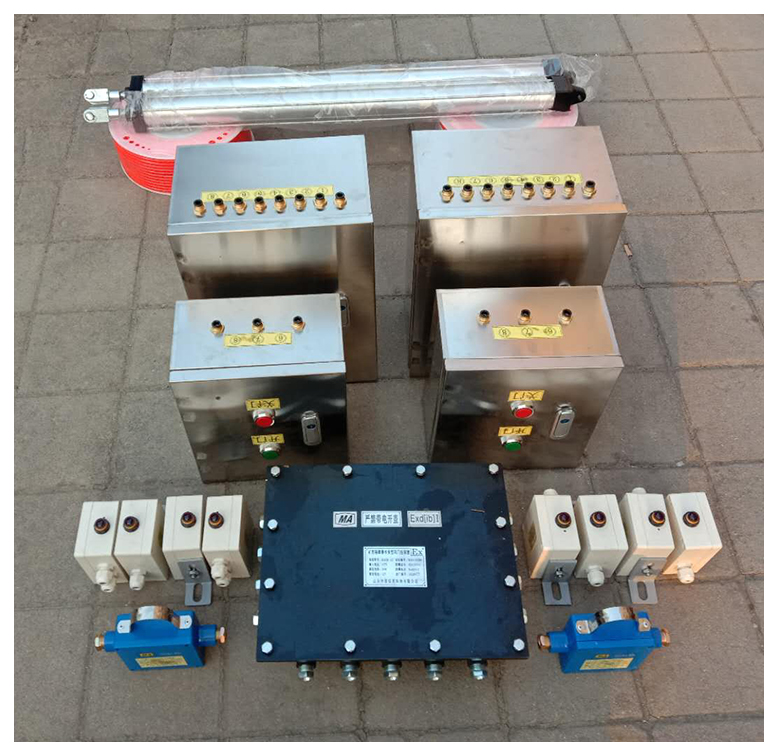

气动风门自动控制装置

气动风门自动控制装置控制箱外壳采用 304 不锈钢板制作,内部集中装有气源处理元件、气动控制元件、气动操纵元件以及调速元件。其中,气源处理元件具有气源过滤、动力系统调 压、系统润滑功能; 气动控制元件通过气动控制元件的集成构成气动“或”门控制回路、安全保护回路、气动报警回路、紧急状态解锁回路及自动关门沿时回路; 气动操纵元件控制箱面板上设置有开门按钮( 绿色) 、关门按钮( 红色) ,便于人员通过时手动操作; 解锁按钮( 红色) 、复位按钮( 绿色) ,便于风门开闭、解锁复位手动操作; 调速元件是对调速回路的设置,便于调节风门的开闭速度,保障风门开闭运动的 平稳性。 2) 拉线开关。拉线开关外壳采用 304 不锈钢板制作,内部装有手拉式气控阀。每道风门的前后分别错位安装 1 个开门拉线开关、1 个关门拉线开关,便于车辆通过时,司乘人员随时打开或关闭风 门。 3) 气动执行机构。
