    风门控制用纯气动装置

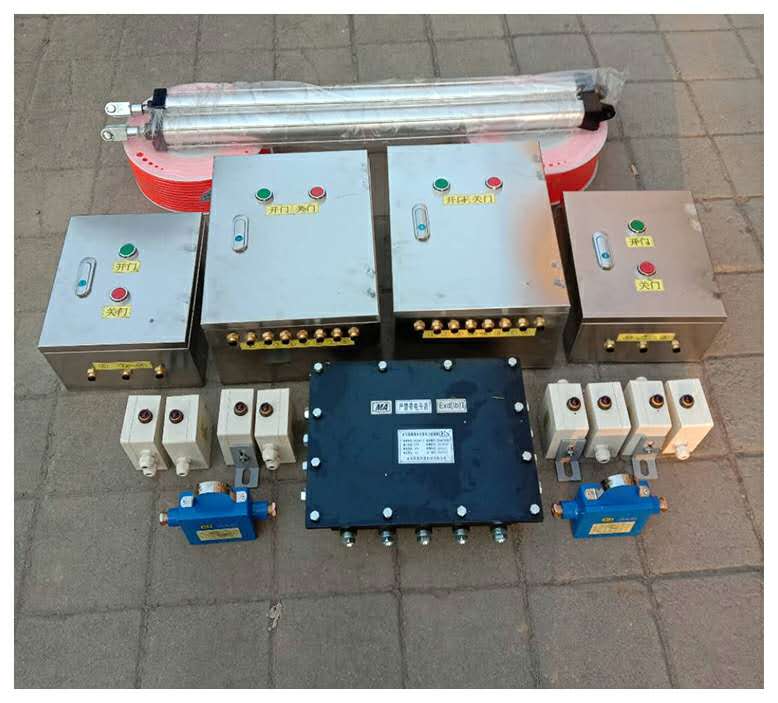

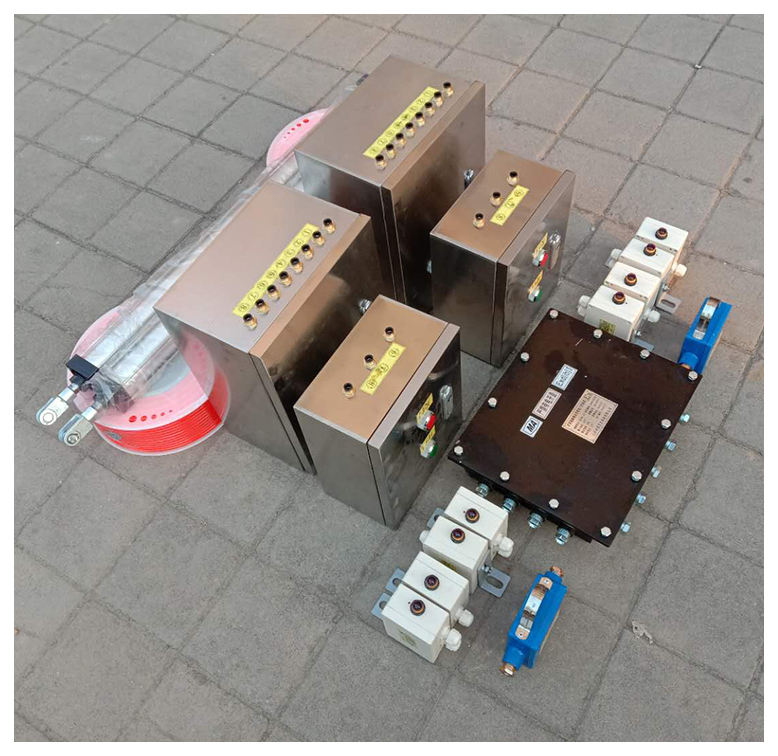

     风门控制用纯气动装置执行气缸、气缸架、不锈钢外壳、滑轮组件等组成,安装于平衡风门三角架侧,是风门开闭的动力来源。 4) 气动闭锁与气动开闭状态传感器。气动闭锁与气动开闭状态传感器配套使用,气动闭锁安装于风门门框横框上,风门关闭时,锁杆处于打开状态; 气动开闭状态传感器安装于门框边立框上,风门关闭时,传感器触杆被门扇压缩,气路处于阻断状 态。 5) 气动报警器。气动报警器外壳采用 304 不锈钢板制作,内部装有气动发声元件以及气动回路控制元件,是风门开闭状态信息的主要提示器件 。
风门控制用纯气动装置
    2 风门控制用纯气动装置操作方法 1) 每组平衡风门为 4 个控制箱联合使用,每道风门安装 2 个控制箱。
   煤矿井下通风系统的风门大多为单开门或者双开门形式,为了有效解决在正、反风向2种状况下的隔风换向问题,大多数风门都被制作成正、反2道门的结构。但是,正、反2道门的结构存在2个风门之间不能实现自动互锁的问题,容易造成2道风门同时开启,产生漏风现象,破坏通风系统的正常工作,给职工生命安全带来威胁。同时,由于通风阻力大,造成风门负压差大,风门开启困难。自动风门虽然比较容易实现电气闭锁,但是存在造价高及在较差环境下使用寿命比较短等缺点。
风门控制用纯气动装置
    风门为甲、乙2道风门,互为联动闭锁,防止2道门同时打开造成人风系统短路现象的发生。该风门门框由槽钢焊接而成,门板内设加强筋,每个风门左右Zm各设置有红外线传感器监控与语音系统,具有自动开启、操作方便的特点。联动系统由钢丝绳、滑轮、铁管、固定板、吊扣等部件组成,闭锁功能由气缸及相关机械装置实现。2风门闭锁装置的设计2.1驱动方式的设计根据开启风门所需动力来源,驱动方式主要有手动式、矿车撞开式、电动式、液压式和气动式5种。手动式风门是一种传统的驱动方式,在一些压差大的地方需要安装减压拉手来解决手动开启困难的问题。矿车撞开式风门体积非常重,使用不便且容易损坏风门。电动式风门结构复杂,需要配置电控装置和传感器,占用空间大,而且在较差的环境中使用,容易损坏。液压式风门结构复杂,故障率高,维修量大。本设计采用的风门使用气动式驱动方式,以井网的压缩空气为动力通过气缸打开风门,它的结构简单、性能可靠、使用方便。2.2机械连锁装里的设计机械连锁装置最重要的特征是采用机械连锁,用2根宽度为12~的槽钢并排焊接成一个整体作为后固定板,取2根直径为20Inm的无缝钢管按间距10mm并排焊接,组成2个套筒,在2个套筒中心线侧切割宽10~、长60mm的孔,用于安装闭锁块,闭锁转动块为一个三角形钢板块,其中一角为圆弧面,转动块与销轴同圆心,安装时圆弧形角垂直朝下。销轴穿过转动块固定在后固定板上,滑动体分别装人套筒中,钢丝绳经过滑轮与滑动体顶部连接,钢丝绳的另一端与风门相连。在工作状态下,一个风门开启时,滑动体碰撞转动块,转动块转向另一个套筒,防止另一个风门开启
