名称：风门机械式联锁装置
分类：风门控制装置
咨询热线：15908099296
联系我们
详细说明：

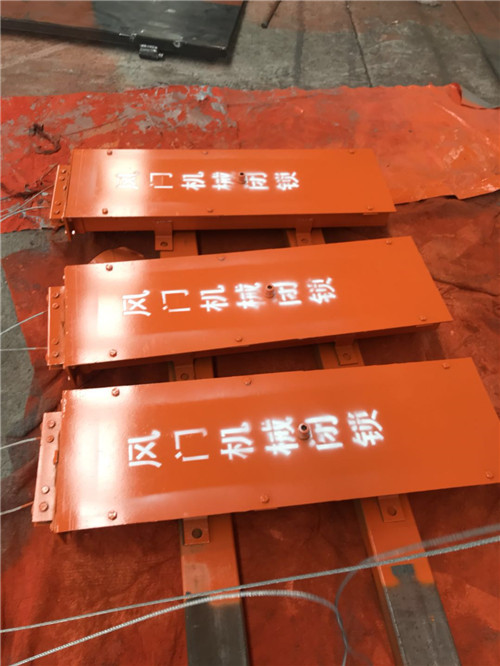

风门机械式联锁装置
风门机械式联锁装置安装维修灵活。风门安装仅需2人、20min即可,若安装熟练还能进一步缩短时间。减震装置分为四大结构,如果损坏,只需检测出现问题的部件,单一维修或更换即可。而且各部件在市场上均比较常见,维修与维护占用时间少,对矿井的正常生产不会造成影响。
BSQ-A/D风门机械式联锁装置的主要技术原理是：当A风门被打开后，拉动安装在A风门门扇上的钢丝绳，带动传动杆A向A风门滑动，并推动挡板A及连杆转动，使传动杆A将挡板A顶起并卡死。此时在连杆带动下挡板B将传动杆B挡死固定，对传动杆B闭锁，从而实现了B风门的闭锁。A风门闭锁原理同B风门一样。
BSQ-A/D风门机械式联锁装置由连杆、A、B两根传动杆、A、B两块挡板、轴承、钢丝绳、滑轮、配套螺栓、滑动轨道板组成。本装置是一种纯机械式装置，不需要外部提供任何动力。在外力的作用下（打开风门时）通过拉动一端与风门门扇相连的钢丝绳，带动传动杆将挡板顶起并卡死，实现快速闭锁另一道风门，从源头上防止了两道风门同时打开的情况。
一、主要功能：
安装与单扇、双向无压风门等设施处，防止两道风门同时开启时风流短路。
二、性能参数：
钢丝绳行程：50~700mm；
闭锁力：大于2000N；
回绳力：50~200N；
重量：56Kg;
外形尺寸：650(长）X120（宽）X300（高）mm。
