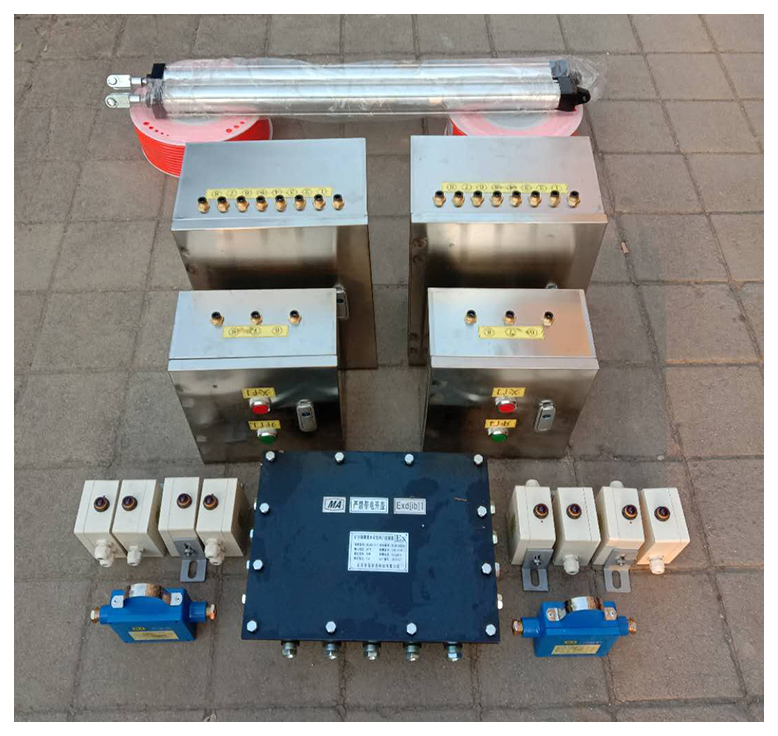

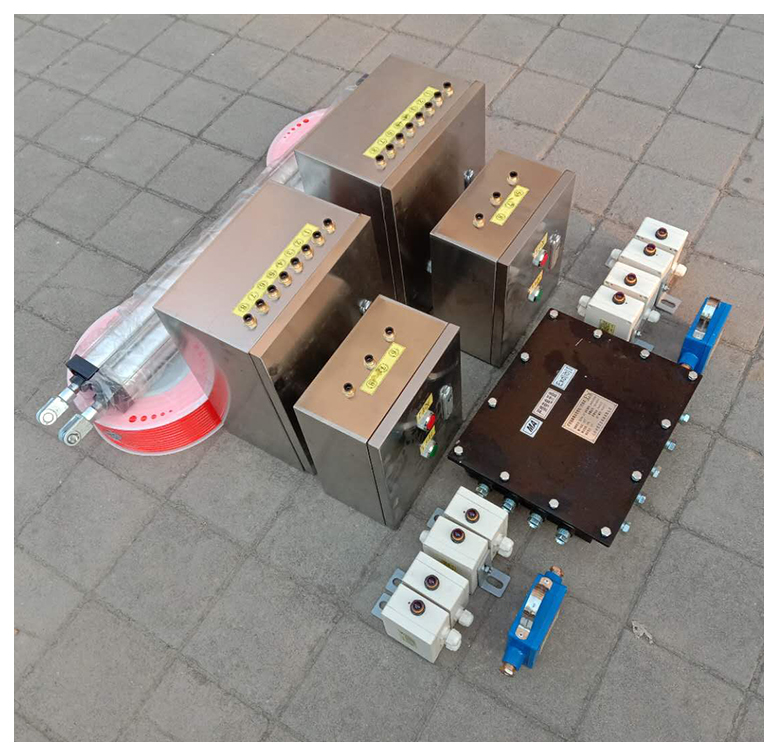

矿井自动风门电气控制装置

   矿井自动风门电气控制装置是一套以电气控为主的自动化感应装置，它的出现，解决了煤矿井下通风风门的开启关闭畅通。保证了矿工们的工作效率。
   矿井自动风门电气控制的重要性 矿井通风是煤矿安全生产的基础，它不但具有向井下各 用风地点输送新鲜风流，保障井下作业人员的呼吸的重要功 能，同时，还肩负着稀释、排除矿井瓦斯与粉尘以及作业区 间的降温等重任。近年来，随着矿井向集约化发展，大型和 特大型矿井的出现已使矿井通风方式突破了原有的中央式、 对角式、混合式等简单方式，而出现了安全可靠性更强的区 域式通风布置，即将矿井划分为若干个区域，每个区域均有 一组进、回风井，各个区域相对独立的通风方式。在这种集 约化生产方式下，通风系统就显得格外重要，更要求通风系 统具有较强的稳定性、可靠性和合理性，具有较强的抗灾能 力。但是，集约化生产同时也给我们带来许多难题和挑战， 需要我们进一步研究出适应现代化、集约化、大型及特大型 矿井通风的技术和装备。

矿井自动风门电气控制装置

   2 国内矿井风门的发展现状 风门是最主要的通风装置之一，风门安设在挡风墙上， 为了能保持该巷道的通行与运输。为了防止风流短路使矿井 一部分的即定通风系统遭到破坏，风门的数目不应少于两个； 各风门间的距离应大于列车的最大长度。如果巷道放设有铁 轨，则必须设法防止经过门坎漏风。连接入风井与排风井的 巷道，应设置两个混凝土挡风墙或砖挡风墙，每道挡风墙上 应设两风门。风门有木制的和铁制的。铁风门在重要的地方 采用。 3 矿井自动风门电气控制 3.1 思路 由于金矿井下环境条件较为恶劣，如湿度较大 75%以上、 粉尘浓度较高等，根据以往的经验，为确保安装的自动风门 安全可靠，应尽量不采用电动及感应电子器件，而宜采用机 械撞杆式传动的风门自动开关。基本要求是结构简单，安装 方便，经济实用。

矿井自动风门电气控制装置

  矿井自动风门电气控制装置的功能模块结构如图1所示[3]。在该自动控制系统中，风门控制及运行参数模块主要用于执行控制模块的指令，实现对风门开度大小和风门运行情况的实时监测与控制，确保接收到指令后能够第一时间控制风门运行。视频监控数据信息采集模块主要用于采集风门处的视频图像信息，将视频信号传输到地面控制中心，实现地面控制中心人员对风门状态的实时监控，当出现异常时系统将发出预警广播信号和撤退路线，确保井下作业人员及时脱险。环境信息传感器信息采集模块主要是利用各类传感器设备实现对监控区域内的风速、粉尘浓度、瓦斯含量等的实时采集，对井下空气环境的安全性进行判别，将判别结果反馈到控制中心，控制中心发出风门动作指令，控制风门自动运行，确保井下综采作业的安全性。2风门自动控制系统硬件结构为了适应煤矿井下高尘、高湿的恶劣环境，同时满足对井下环境监测、风门控制的数据传输的需求，该风门自动控制系统的硬件结构上采用了双串口微控制器，满足对复杂数据信息的快速处理要求，数据通信采用了RS485通信接口，确保数据传输的可靠性。
