煤矿井下风门自动控制装置
风门控制用电控装置需并入智慧通风监测系统实现井下风量、风速的数据采集、智能预警、风网解算与风量调节、智能远程控制、通风可视化、手机APP等功能，现有Mine damper TSC远程控制风门系统，本批矿用风门控制用电控装置是在原远程控制风门系统上进行扩容升级，设备必须与原系统软硬件兼容，并提供原厂系统准入证明文件。
2.1控制主机输出电压:矿用本安型电磁阀:DC24V;矿用隔爆兼本安型语音报警器:AC127V；遥控传感器:DC24V；风门开闭状态传感器:DC24V。信号转换及传输设备：DC18V\DC24V。
2.2噪音：不大于85dB。
2.3红外对射检测距离：≥10米；
2.4位置传感器检测距离：0-8mm；
2.5光控传感器检测距离：≥5米；
2.6矿用隔爆型双电源切换控制箱KDQ1140-B额定电压：1140/660V，输出电流：≥60A,双路输入，单路输出，西门子PLC控制，自动切换。
2.7系统控制方式：就地自动控制、远程控制、手动方式。
3、除满足自动风门功能以外还必须满足以下技术要求。
1远程控制：通过现有嘉宏Mine damper TSC管理平台实现对井下风门的远程开闭、参数设置与修改等；具有“自动模式”、“手动模式”、“远程模式”三种工作模式组成，各个工作模式之间可进行自由切换。
2数据存储：风门的运行历史数据、故障次数，随时调阅查询。
3报表打印：风门运行历史数据可生成报表或曲线图打印存档，为提高对风门相关信息项数据采集的准确性、简单化、可维护性及可扩展性，实现线上对风门、在WINCC中信息项进行统一维护和管理操作。支持对风门采集信息项excel导入等功能。
4数据可视化：风门传感器数据可以仪表和柱状图的形式进行显示。
5权限分级管理：一级权限查看；二级权限控制、修改。采用RBAC授权模型理论，实现基于角色、基于账号的访问策略管理；实现统一账号对各业务系统资源的访问授权管理；支持分级授权、行级授权等；权限管理系统根据人员角色设置的安全规则或者安全策略。如审核权限控制、浏览权限控制、编辑权限控制等。统一用户管理。
6可视化：一键切换到监控软件，对风门周围进行视频查看；配备高清摄像头,每道风门外侧安装一台矿用防爆摄像仪。
7自动预警：风门故障点、故障原因报警提示。具有过载、短路、断相、欠压、过压、漏电保护和漏电闭锁等功能，并且具有软硬件能够自检功能，便于系统升级和维护；具有机械闭锁和电路闭锁双重闭锁，确保两道风门不能同时打开，防止风流短路。
8自动复位：风门开启角度受到外力发生位移时，可自动复位至设定位置。
9故障提示：井下风门出现故障时，管理平台具有条屏滚动提示功能。
*10云智能管理：系统可自主实现手机APP云端远程管理功能。
*11地理信息：创建矿井巷道电子地图，井下检测传感器、风门地理位置标示清晰，可实现一键链接。
12远程控制软件：采用模型化、层次化、工具化、模块化的模式进行设计，功能齐全、安全可靠、通用性好、易配置、易拓展、易操作、易维护、易管理、兼容性好等特点，并且能够为其它应用系统提供标准接口，方便与其它应用系统的对接。并取得过煤矿远程监控全自动风门设计相关实用性专利证书报价时提供相关专利证书。
13数据网络传输：井下风门主控制器及监测数据满足可通过接入三道沟煤矿工业环网上传至地面服务器，通过控制软件实现操作和控制功能。
14控制系统须具有开闭位置检测功能：防夹车、超速报警功能、信号提示功能；当车辆停车及所在位置符合要求时，红绿色通行信号灯转换，车辆通行完毕后，风门自动关闭。

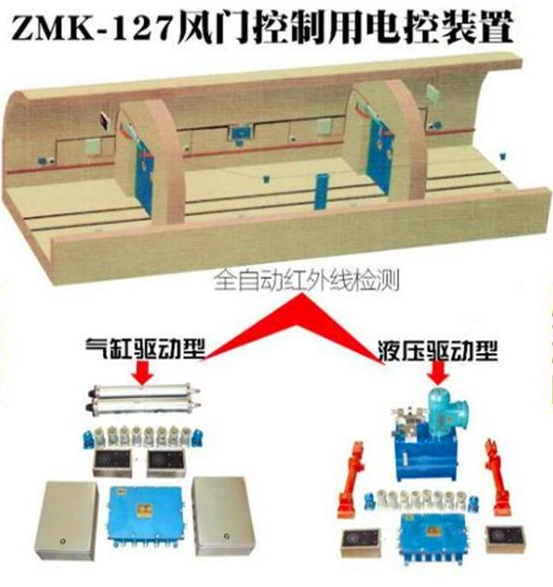

15控驱动方式为液压泵站驱动, 井下所有电器设备防爆类型：ExdibI（150℃）矿用隔爆兼本质安全型。
16通过风门内外侧的传感器（红外对射传感器、地感线圈、光控传感器、按钮信号、遥控器)，当来信号时,信号经PLC处理后,PLC控制电磁阀,打开风门。当无信号时,延时一段时间,PLC释放电磁阀,风门关闭,同时风门的开闭状态传感器向对方发出闭锁信号,保证风流的流量。当停电时,可通过液压泵站中泄压阀进行卸压(应先将电磁阀的回路关闭)，再手工开启关闭风门。
17风门电液系统必须装有泄压按钮，风门停电后可通过泄压后人工开启或关闭风门。
18风门打开的延时时间可通过主机的按钮根据需要的时间进行设定。
*19每套风门必须配一套矿用隔爆型双电源切换控制箱KDQ1140-B，实现风门双回路供电，当风门主回路断电后，自动切换到副回路供电为保证风门24时运行，提供煤矿安全标志证书。
20为了便于平台菜单统一管理、授权、自由排序，并实现平台可扩展性及未来迁移性等要求，平台通过后台配置化实现应用的导航。提供对菜单统一管理操作。平台需支持菜单可配置，自由配置菜单标题和菜单链接排序，便于后续平台扩展和升级迁移等要求。
*21为了以有效实现组织目标，迅速实现扁平化，以提高运营效率和实现组织能力的提升。平台根据组织的特点、外部环境和目标划分的工作部门，而设计组织机构；规定组织结构中的各种职务或职位，明确各自的责任，并授予相应的数据权限范畴。
22依托远程管理平台Mine damper TSC及传感器监测数据信息为基础，构建风门专题库、传感器专题库、数据监测专题库、设备配置专题库、历史专题库等。实现对各类资源专题库进行集中统一配置管理。
23通过手动方式点击巷道图，系统支持点坐标的拾取。通过点击拾取点坐标，实现对风门、传感器的点位的标注管理。通过相关技术手段，实现对巷道CAD图及通风网络图转地图操作，并进行维护和发布功能。
24红外对射传感器内嵌巷道壁内，壳体用亚克力板材作为盖板，为保证红外对射信号的正常，中间预留红外对射孔，红外对射隔爆壳体顶端与亚克力板面平齐，美观。红外对射一旦对好信号，角度不能改变，若需调整度，则需同时调整发射端和接收端。红外发射器与红外接收器安装在每道门的两侧，关门过程中遇到行人、行车时输出防夹信号，风门自动打开，避免车辆碰撞门扇和挤压事故发生
25防夹、超速报警功能：红外发射器与红外接收器安装在每道门的两侧，关门过程中遇到行人、行车时输出防夹信号，风门自动打开，避免车辆碰撞门扇和挤压事故发生并且可以对巷道内车辆运行速度进行监测对车辆超速、失速进行智能预测从而判断风门开启状态达到智能联动报警，警示行人并上传至济南嘉宏Mine damper TSC远程控制风门系统平台，可在APP端对井下通过连接KXJ95xIP广播进行喊话警告避免井下车辆超速、失速人员事故。
26具有声光报警装置，可显示开关门倒计时，屏幕字体、颜色可设置，信号灯装置应与风门电动控制装置相匹配。屏幕内容可编辑，开门时屏幕显示绿色，对面屏幕显示红色。
27风门自动复位功能：风门开启角度受到外力发生位移时，可自动复位至设定位置。
28控制装置需具有运行历史数据记忆功能，可根据需要生成报表或曲线图打印存档。
29控制装置须具有过载、短路、断相、欠压、过压、漏电保护和漏电闭锁等功能，并且具有软硬件能够自检功能，便于系统升级和维护；

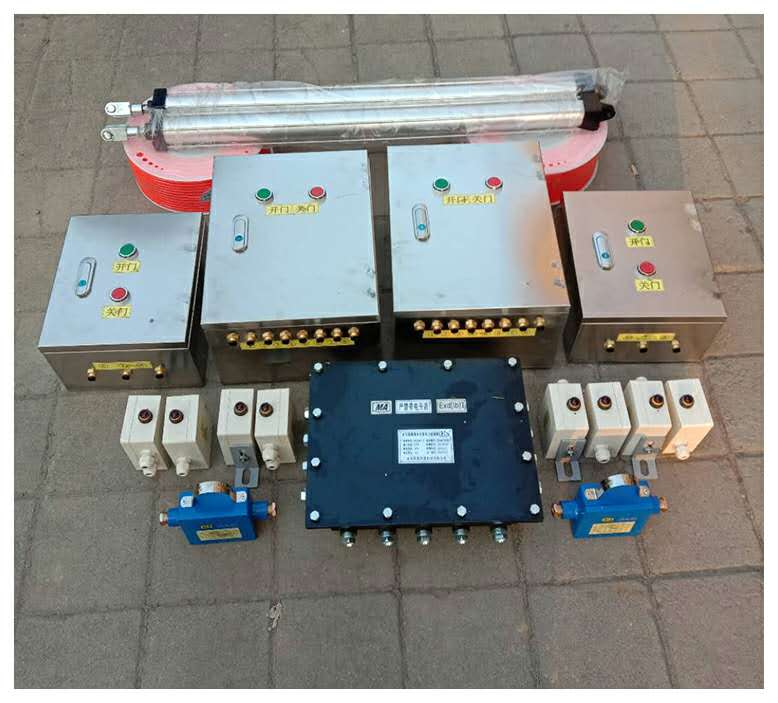

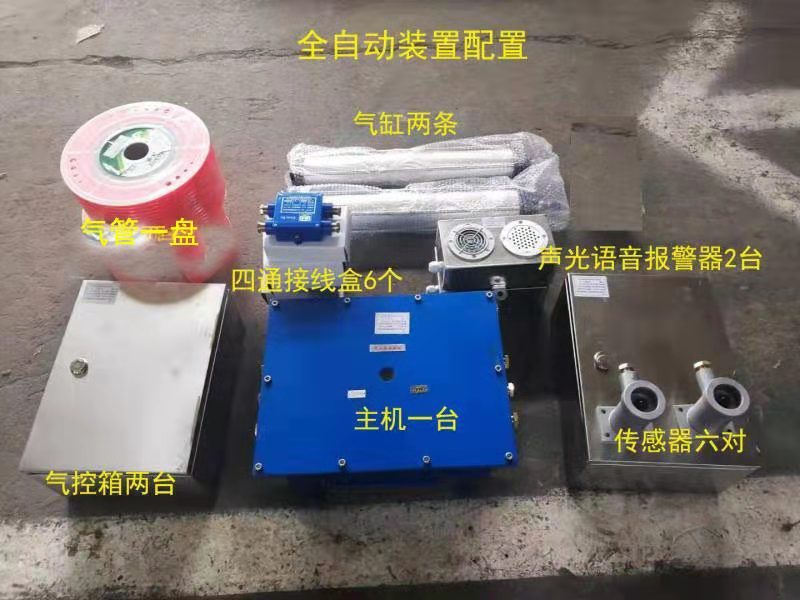

30为建设智能通风系统，方便后期系统维护与系统兼容，主要部件ZMK1140(660)矿用风门控制用电控装置、矿用隔爆兼本安型语音报警器KXB127、矿用本安型位置传感器GUD8(A)、矿用本质安全型红外接收器GUH10S、矿用本质安全型红外发射器GUH10F、矿用隔爆型双电源切换控制箱KDQ1140-B、矿用隔爆型摄像仪KBA127A，提供煤矿矿用产品安全标志证书。
