矿用风门控制用电控装置ZMK1140

     ZMK1140(660)矿用风门控制用电控装置，适用于煤矿井下风门远程控制，行人和矿车通过时由该电控装置实现风门的启闭。

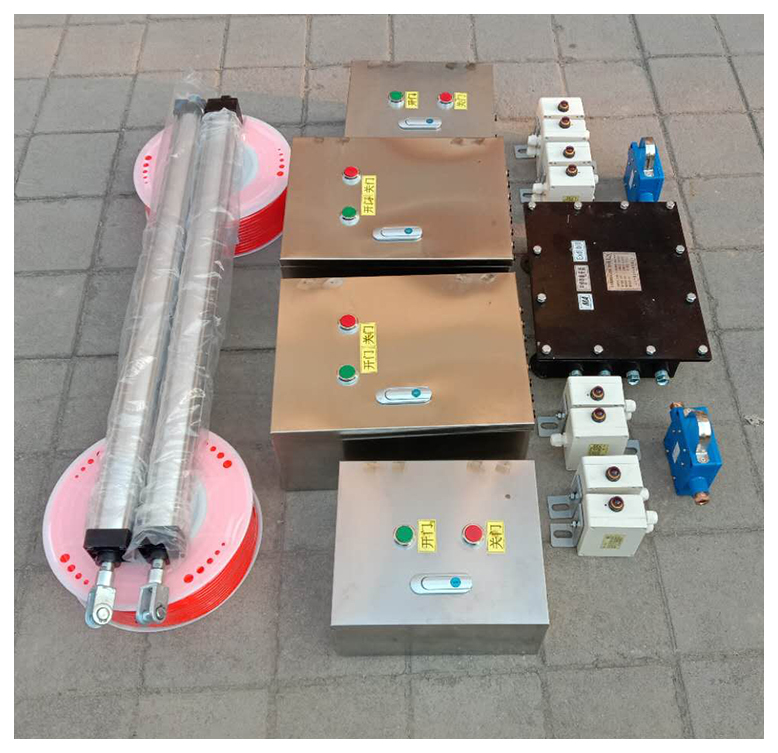

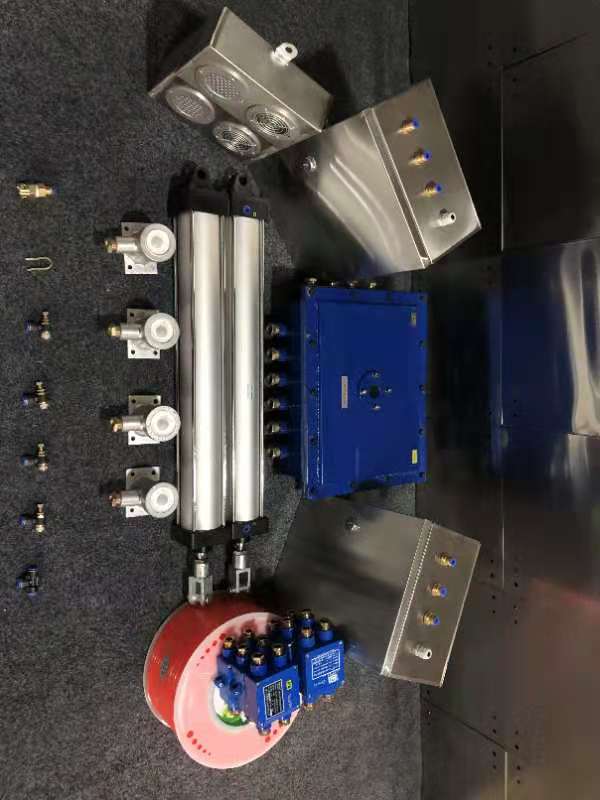

     ZMK1140(660)矿用风门控制用电控装置由矿用隔爆兼本质安全型电控箱KXJ-20/1140（660）、矿用隔爆兼本安型语音报警器KXB127、矿用本安型位置传感器GUD8(A)、矿用本质安全型红外接收器GUH10S、矿用本质安全型红外发射器GUH10F、矿用隔爆型双电源切换控制箱KDQ1140-B、矿用隔爆型摄像仪KBA127A、液压泵站、油缸、油管、矿用控制电缆、矿用线缆以及风门远程控制模块、地感线圈、遥控器、等设备组成，风门远程控制模块必须与煤矿现有济南嘉宏Mine damper TSC远程控制风门系统兼容并在报价时必须提供ZMK1140(660)矿用风门控制用电控装置的安标证以及所包含配件被纳入安标管理的煤安证书。

驱动装置由液压泵站、油缸以及油管等组成。

    开门信号采用红外传感器、地感线圈或遥控器等方式，安装在门扇两侧的巷道壁上。当车辆到达A门红外对射、地感线圈或遥控器时，自动感应信号，其信号经PLC处理后输出，直接控制A门液压系统开启风门A；A门声光报警器绿色指示灯亮，语音提示“开门请注意，离开请关门”同时B门红色指示灯亮，语音提示“对面风门已开，请稍后”，此时，车辆可安全通过A门。通过A门红外对射时，延时一定时间风门自动关闭。（由于风门间距过大建议采用每道风门单独开启风门信号，也就是当矿车到达B门时，感应开门信号），信号经PLC处理后输出，直接控制B门液压系统开启风门B；B门声光报警器绿色指示灯亮，语音提示“开门请注意，离开请关门”同时A门红色指示灯亮，语音提示“对面风门已开，请稍后”，此时，车辆可安全通过B门。通过B门红外对射时，延时一定时间风门自动关闭。

当风门设计有小门时，当行人经过A门红外对射时，若只需要从小门穿过，则需要快速穿过红外对射，此时程序未感应到开门信号，故行人可通过手动开启小门。

当行人经过A门红外对射时，若需要从大门穿过，则需要在红外对射处停留（程序设置的时间），触发红外对射应到开门信号，其信号经PLC处理后输出，直接控制A门液压系统开启风门A；A门声光报警器绿色指示灯亮，语音提示“开门请注意，离开请关门”同时B门红色指示灯亮，语音提示“对面风门已开，请稍后”，此时，行人可安全通过A门。通过A门红外对射时，延时一定时间风门自动关闭。（由于风门间距过大建议采用每道风门单独开启风门信号，也就是当矿车到达B门时，感应开门信号），信号经PLC处理后输出，直接控制B门液压系统开启风门B；B门声光报警器绿色指示灯亮，语音提示“开门请注意，离开请关门”同时A门红色指示灯亮，语音提示“对面风门已开，请稍后”，此时，行人可安全通过B门。通过B门红外对射时，延时一定时间风门自动关闭。

正常状态下A门与B门闭锁，同时只能打开一道风门。

具有防夹功能，具有关门延时功能。

    风门的开关是通过油缸来实现，具有闭锁功能。一道门开启时，另一道风门闭锁，防止风门同时打开，造成风流短路。当风门处于关闭到位的时候，液压阀具有保压功能，防止直接推开风门。发生停电等事故时，打开泄压阀按钮，可直接推开风门，同时断电后，为了防止风流短路，风门具有机械防夹和机械闭锁功能。
