名称：自动风门控制装置QFM-Z
分类：风门控制装置
咨询热线：15908099296
联系我们
详细说明：
自动风门控制装置 QFM-Z
需要用电的矿用电动自动无压风门：1、纯电动推杆全自动双向无压风门：只需要矿井下有电源便可，无需添加空压机和液压泵站；它是利用电动推杆做执行部件，zmk-127矿用风门自动控制装置系统操控电机停转。2、zmk-127（y）电液全自动控制无压风门：在没有气源的巷道里建设液压站提供的介质动力，实际相当于电控气动自动风门系统里的气源；但是造价比后者要高出不少，而且维护花费也比较多，是一种不得不使用的一种全自动控制风门。3、电控气动无压风门：该全自动风门需要气源气压和电源两者缺一不可，要求条件比较多，但是造价中等，使用过程中维护比较容易。
QFM-Z 型矿用风门自动控制装置的优点：
QFM-Z 型矿用风门自动控制装置可实现风门的自动开启和关闭，通过红外线对射感应，动作灵敏，效果好。整套装置可实现一推一拉式风门两道或者三道，既可实现单人单车通过，也可实现电机车通过，开启角度可根据实际进行调节，开闭自如，畅通无阻。
QFM-Z 型矿用风门自动控制装置概述：
QFM-Z 型风门自动控制装置适用于煤矿井下双扇无压风门、单扇风门、行人、行车或人车共用风门等设施处全自动控制，可控制两道或三道风门。当行人和矿车通过时由该装置实现风门的自动启闭。在矿井停电时，可靠人力启闭风门。
QFM-Z 型矿用自动控制风门的技术参数
QFM-Z 型矿用风门自动控制装置主要组成及其技术参数
QFM-Z 型矿用隔爆兼本安型风门控制器
1.额定工作电压：AC 127V
2.额定功率：40W
3.本安参数：U0：DC12.5V，I0：1A
KXB12矿用本安型声光报警箱
1.额定工作电压：DC 12V
2.音响响度：不小于85dB
3.光信号可见距离20米
GUG8型矿用本安型红外传感器
1.额定工作电压：DC 12.5V
2.感应距离：≤8m
3.本安参数：Ui: DC12.5V Ii:10mA（发送器） Ii:30mA（接收器）
GUC15型矿用本安型位置传感器
1.额定工作电压：DC 12V
2.音响响度：不小于85dB
3.光信号可见距离20米
GUG8型矿用本安型红外传感器
1.额定工作电压：DC 12.5V
2.感应距离：≤8m
3.本安参数：Ui: DC12.5V Ii:10mA（发送器） Ii:30mA（接收器）
全自动风门电控装置功能特点
1、本装置用PLC自动控制系统，采用红外传感器作为监视器，并兼有语言报警，保证行人和车辆顺利、安全通过。
2、控制功能：控制器接收到红外传感器接收器发来的信号，识别后，控制执行机构（气缸、油缸）动作，打开风门；延时7秒后（经PLC可调），自动控制执行机构动作，关闭风门。
3、闭功能：当互为连锁的两道风门其中任意一道打开时，控制器控制执行机构闭锁另一道风门，使之不能开启；当打开风门关闭后，控制器自动解锁。
4、手动解锁功能：当出现故障时按下复位按钮，整个控制系统停止工作，此时风门可以手动推开。当故障排除后按下置位按钮，控制系统恢复正常工作。
语音提示功能：风门打开时，控制器应控制声光报警箱提示语音信号

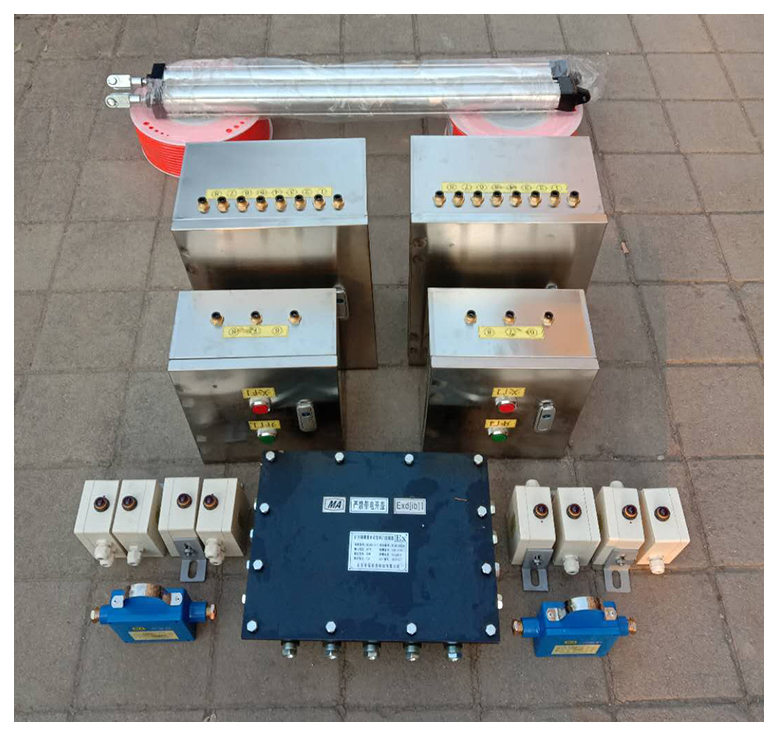

矿用风门电控装置是一套通过感应传送信号让无压风门自动开门的控制装置，它是由红外传感器、气缸，气控箱，主控箱PLC控制板、电磁阀等组件组成的，它的各部件精密可靠相互协助，提高了平衡风门的智能化水平。
