风门全气动开关控制装置

  风门全气动开关控制装置是风门上的一种可以通过气路,手动控制的风门开启的一种装置。
风门全气动开关控制装置

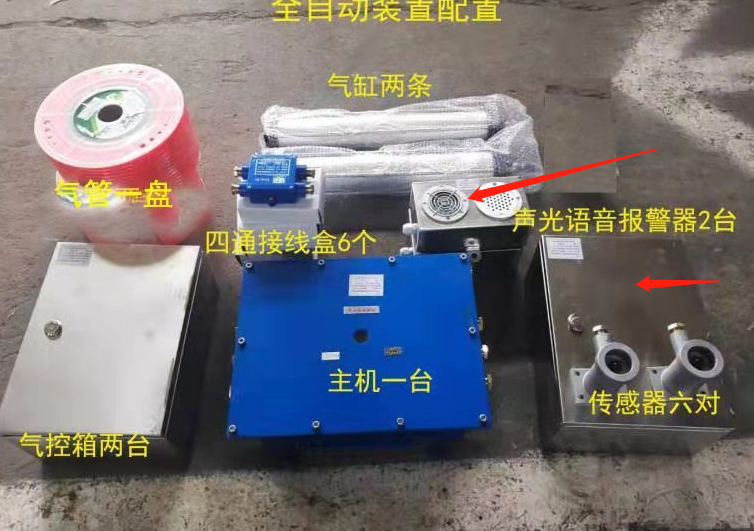

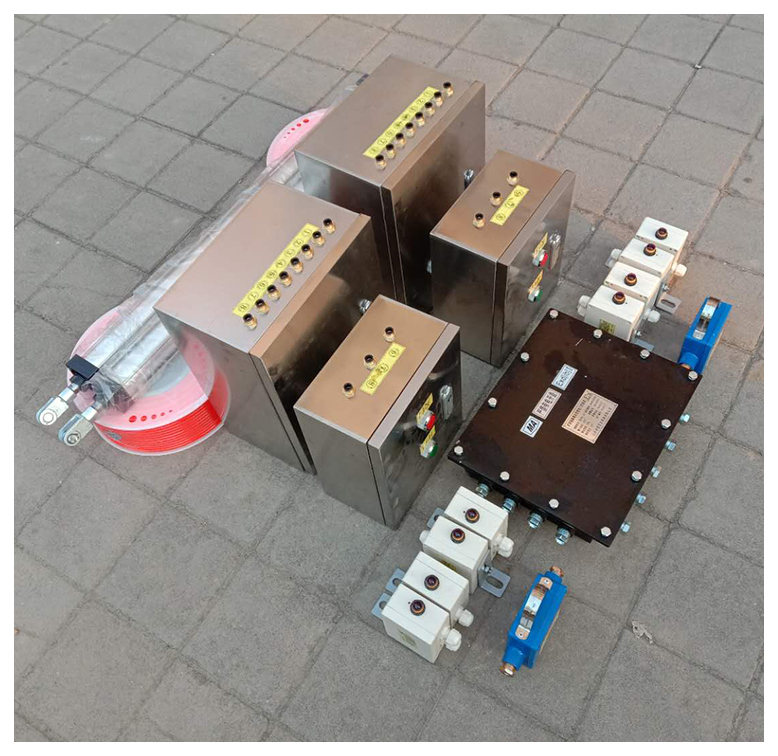

  风门全气动开关控制装置结构 装置主要由全气控风门主( 副) 按钮控制箱( 4 套) 、拉线开关( 8 套) 、气动执行机构( 2 套) 、气动开关感应装置( 2 个) 、气动闭锁( 2 个) 、气动报警箱( 4 个) 、配套管路及管路附件( 若干) 等构成,见图 1。 图 1 全气控自动风门结构( 以两道风门中 A 风门为例) 1) 主( 副) 控制箱。全气控风门主( 副) 控制箱外壳采用 304 不锈钢板制作,内部集中装有气源处理元件、气动控制元件、气动操纵元件以及调速元件。其中,气源处理元件具有气源过滤、动力系统调 压、系统润滑功能; 气动控制元件通过气动控制元件的集成构成气动“或”门控制回路、安全保护回路、气动报警回路、紧急状态解锁回路及自动关门沿时回路; 气动操纵元件控制箱面板上设置有开门按钮( 绿色) 、关门按钮( 红色) ,便于人员通过时手动操作; 解锁按钮( 红色) 、复位按钮( 绿色) ,便于风门开闭、解锁复位手动操作; 调速元件是对调速回路的设置,便于调节风门的开闭速度,保障风门开闭运动的 平稳性。 2) 拉线开关。拉线开关外壳采用 304 不锈钢板制作,内部装有手拉式气控阀。每道风门的前后分别错位安装 1 个开门拉线开关、1 个关门拉线开关,便于车辆通过时,司乘人员随时打开或关闭风 门。 3) 气动执行机构。
    气动执行机构由执行气缸、气缸架、不锈钢外壳、滑轮组件等组成,安装于平衡风门三角架侧,是风门开闭的动力来源。 4) 气动闭锁与气动开闭状态传感器。气动闭锁与气动开闭状态传感器配套使用,气动闭锁安装于风门门框横框上,风门关闭时,锁杆处于打开状态; 气动开闭状态传感器安装于门框边立框上,风门关闭时,传感器触杆被门扇压缩,气路处于阻断状 态。 5) 气动报警器。气动报警器外壳采用 304 不锈钢板制作,内部装有气动发声元件以及气动回路控制元件,是风门开闭状态信息的主要提示器件.
风门全气动开关控制装置
  1) 每组平衡风门为 4 个控制箱联合使用,每道风门安装 2 个控制箱。
2)风门前后设有“开、关”按钮箱,当按下开 应用前,井下进回风大巷间风门都是安排专人门按钮( 绿色) 时风门开启,通过后按下关门按钮 手动开关风门,运输材料时每班每处需至少安排 1( 红色) 风门关闭。 人开关风门.
3)当行人通过风门 A 时,按下主控箱上开门 天按 3 班计算,可节省出 15 人的用工成本; 每月按按钮( 绿色) ,主控箱发出开门信号,开门气路接通, 20 d 生产时间计算,每月节约用工 300 人次,每个工气缸伸出,风门 A 开启,风门 B 闭锁并语言。
