风门控制装置

风门自动控制装置ZMK127

名称:风门自动控制装置ZMK127

分类:风门控制装置

咨询热线:17686118628

联系我们

详细说明:

风门自动控制装置ZMK127
   风门自动控制装置适用于单扇或双扇、行人、行车或人车共用风门等设施处全自动控制,可控制两道或三道风门。本装置能在不改变现有风门设施结构情况下安装使用。设备安装后,在矿井停电情况下可靠人力开闭风门,安装方便,便于维护、动作灵活、安全可靠。(传动方式可分为气动传动和液压传动两种形式)
风门自动控制装置ZMK127
结构组成:

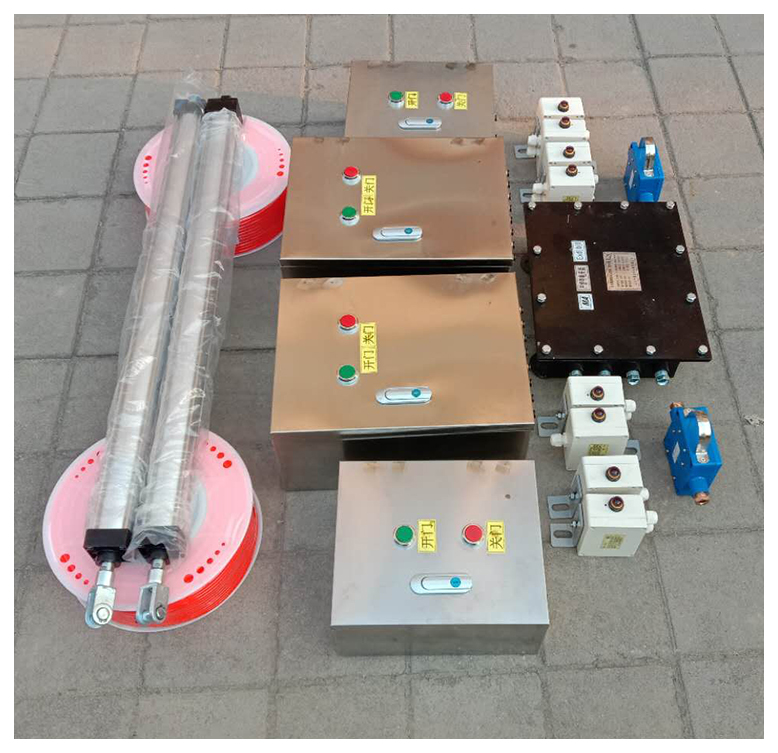

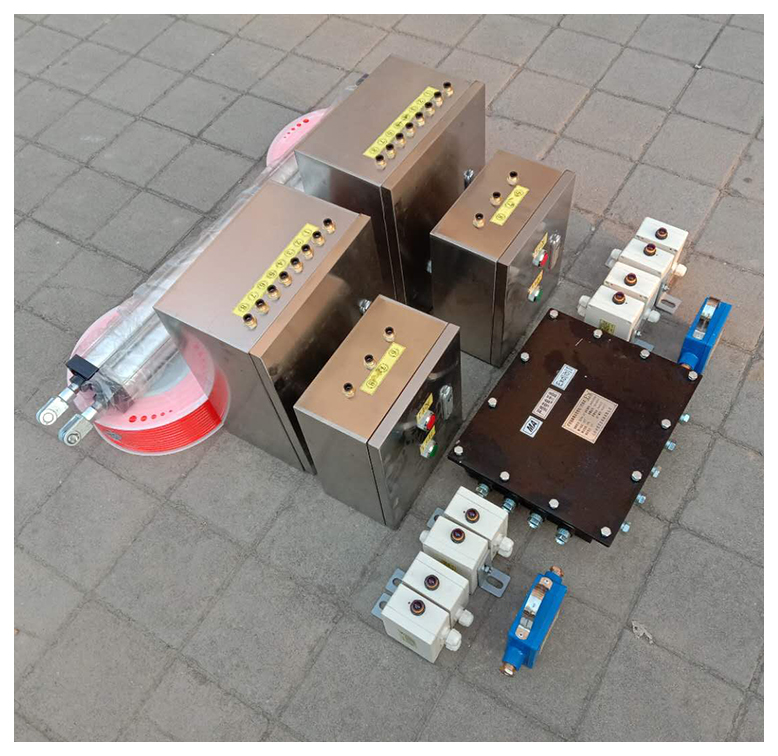

   矿用隔爆兼本安型风门控制用电控装置由自动控制器、红外线传感器、位置传感器、声光语音报警箱、矿用本安控制按钮、矿用本安型电磁阀及气缸组成。
主要功能及工作原理:
   本装置采用红外开关传感器作为媒介,在矿井巷道风门的两端分别形成一条不可见的监视线,当行人或车辆由巷道的任一方向进入A门时,红外开关传感器自动检测并为控制设备提供信号,信号输入到PLC编程器进行处理后,矿用本安型电磁阀控制气缸自动打开A风门,同时B门闭锁。门上装有本安型位置传感器,检测风门的闭、合状态。在开门时有语音声光报警功能,A门:“风门打开,请注意安全”,同时B门报警:“前方风门打开,请您稍候”。待行人或车辆通过后经过适当记忆延时(0~10S可以根据需要设定),本装置自动关闭风门,保证在行人和车辆便利通过后风门自动处于关闭状态。风门关好后,报警语音和红灯关闭,绿灯常亮。  另外还设置了两个解除闭锁开关,在紧急情况下,当有人按下解除闭锁的磁控开关或主机开关时,主机断电,全系统停止工作,靠人力可以推开风门。这个功能主要是为了特殊情况下两道风门需要同时打开时使用。按下解除闭锁按钮后,要恢复自动控制必须先按下主机按钮关闭主机,然后再按主机按钮重新开机。(注:重新开机时要确认风门处于关闭状态时才能开机)
技术参数:
矿用隔爆兼本安型风门电控装置用控制器:KXJ127(A)
额定工作电压:AC127V 。
允许电压波动范围:+10%~ -25%;
额定工率:15W;
最高直流工作电压:DC 12V;
矿用本质安型语音声光报警箱:KXB108-12
最高工作电压:DC12V;
额定电流:500mA。
音响响度85dB,光可见距离80米。
红外发射器:KGH6-F、红外接收器:KGH6-S
额定工作电压:DC:12V~24V;
工作电流:接收时≤25mA,发射时≤35 mA
有效工作距离:≤8m
风门自动控制装置ZMK127
矿用本安型位置传感器:GUC40
输入电压:DC 12V。
触点的额定负载容量:0.1~1.2A。
传感器与磁铁有效感应距离0~80mm。
矿用本安型电磁阀:DFH10-0.8  输入电压:DC12V~24V
液压泵站防爆电动机(液压传动必选项):
电压127V(660V);
功率1.5KW  液压缸工作推力:大于400kg(可根据需要设计制作)
 该装置具备井下巷道风门自动、气动控制双系统。即系统正常供电时,风门通过红外控制系统自动开启和关闭;停电时,风门自动控制系统转换为气动控制系统;停电、停风时,转为手动开启。该装置的使用大幅提高风门操作的安全性,提升了矿井“一通三防”科技化水平,为全面实现瓦斯治理数字化、科技化打下坚实的基础。
据了解,ZMK127新型矿用自动风门控制系统采用红外开关传感器作为媒介,安装后,风门两侧分别形成一条不可见的虚拟监视线,当行人或车辆需要通过时,行人使用矿灯对准光控传感器照2-3秒,红外开关传感器自动检测并为控制设备提供信号,风门自动打开,待行人或车辆安全通过后,使用矿灯对准光控传感器照2-3秒风门自动关闭。同时该系统具备全程语音提示、语音报警系统。
