风门控制装置

风门联锁装置

名称:风门联锁装置

分类:风门控制装置

咨询热线:17686118628

联系我们

详细说明:

风门联锁装置
   风门联锁装置安装于单扇或双扇风门等设施处,使两道风门不能同时打开,避免因两道风门同时打开而引起的风流短路,保证矿井通风安全。我公司生产的联锁装置分为机械式、气动式两种。结构简单安装方便,便于维护、动作灵活、安全可靠。
风门联锁装置

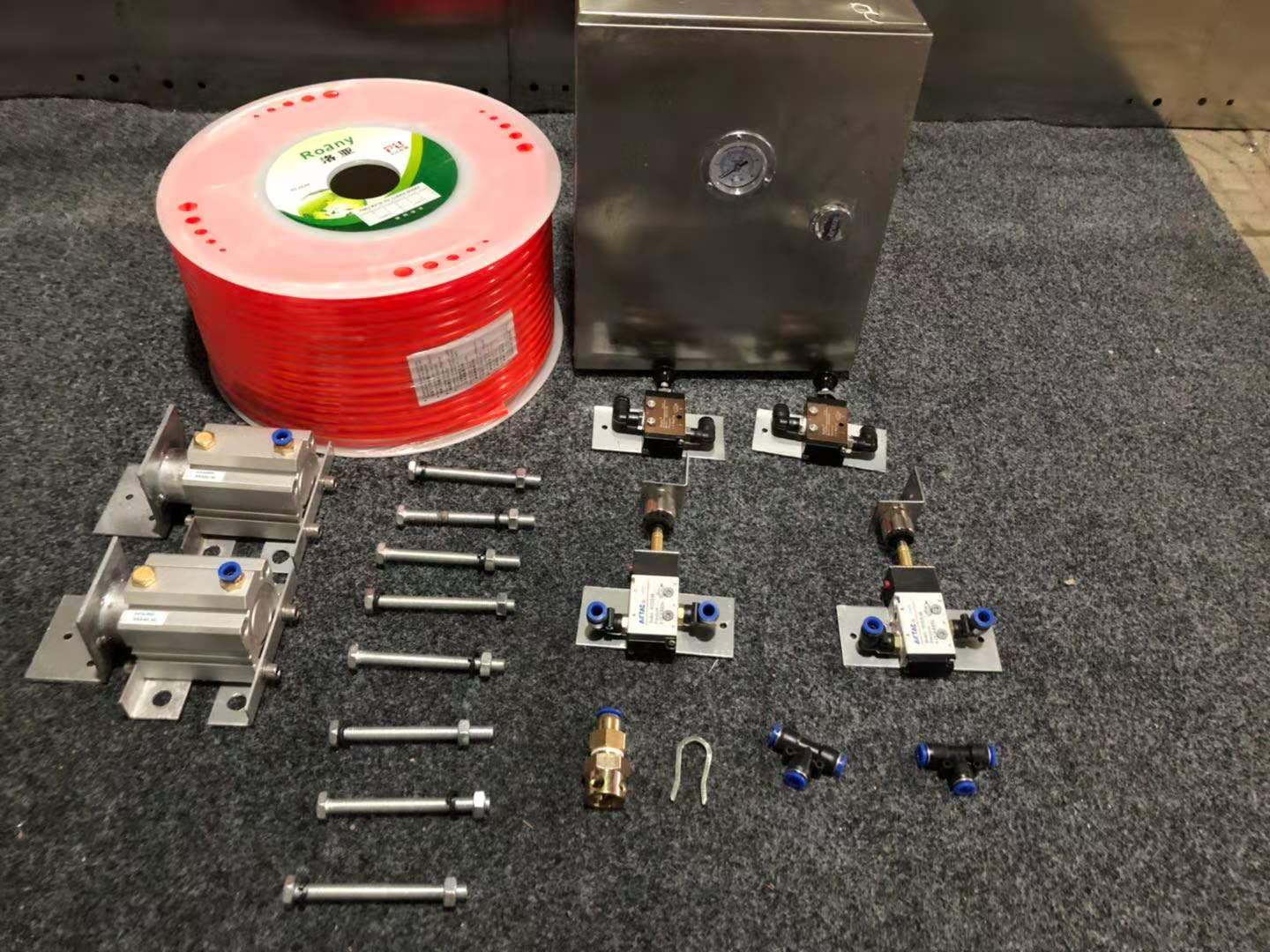

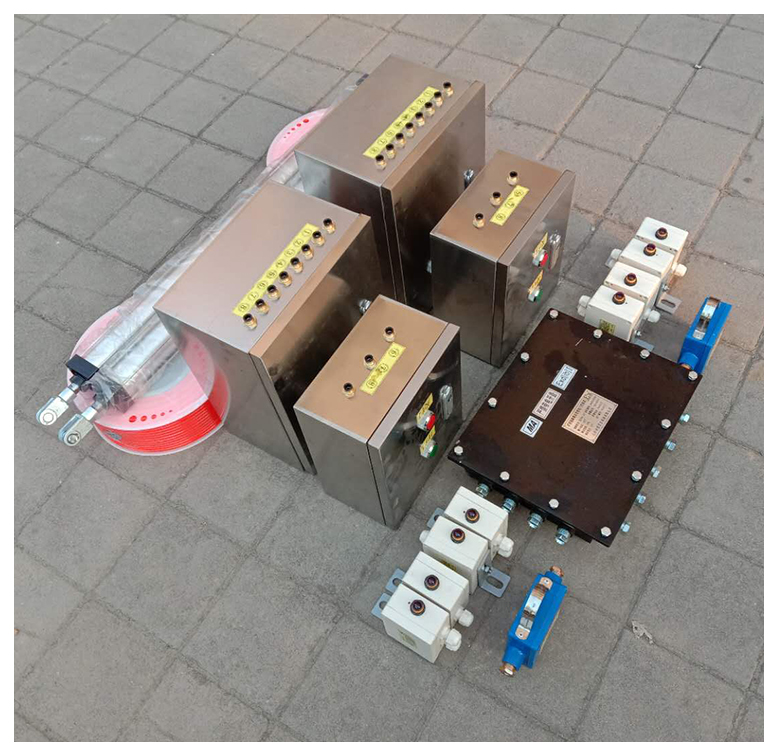

一、气动式闭锁技术参数:
1、工作电压:AC127V,允许电压波动范围+10%~-25%;
2、直流本安电压:DC12.5V;
3、语音报警箱最高工作电压:DC12.5V;
4、电磁锁的吸力:>280kg电压:DC12V。
工作原理:当有人打开A门时,经安装在A门上的位置传感器的检测为控制器提供触发信号,控制器给电磁锁供电以驱动B风门上的电磁锁吸合,同时A风门语音箱发出语音提示:“为了确保煤矿安全,请爱护通风设施,请关好风门”,同时B门语音提示:“前方风门打开,请您稍候”。当A门关闭后,B风门电磁锁复位,解除B门的闭锁,同时语音箱停止语音提示。  B门工作原理与A门相同。
二、机械式闭锁
风门联锁装置
   煤矿用风门闭锁装置,这是一种纯物理结构的机械。“开”、“闭”功能用来控制两道门,开起和关闭,利用钢丝绳连接,将两道门经重锤连接于闭锁开合装置,将钢丝绳索调紧,经控制角板控制两重锤开关,控制角板达到两重锤不能同时上下移动的目的,从而达到两道门不能同时开起的目的,不需外部任何动力,从而实现两道门互锁。
产品组成:联锁装置、导向轮、钢丝绳
工作原理:B门联锁装置通过钢丝绳与A门连接,当A门开启时,拉动钢丝绳将B门插销装置打开,阻止B门开启,A门完全关闭后,B门联锁装置关闭,解除B门的闭锁。同理,A门联锁装置通过钢丝绳与B门连接,当B门开启时,拉动钢丝绳将A门联锁装置打开,阻止A门开启,B门完全关闭后,A门联锁装置关闭,解除A门的闭锁。
