名称：全气动矿用风门用自动控制装置

分类：风门控制装置

咨询热线：15908099296

详细说明：

全气动矿用风门用自动控制装置

矿用风门是煤矿井下常用的一种防止风向乱窜的风门，同时，无压风门的话需要两道门互锁。就需要安装风门闭锁装置。下面就介绍一下一种全气动矿用风门自动控制装置。

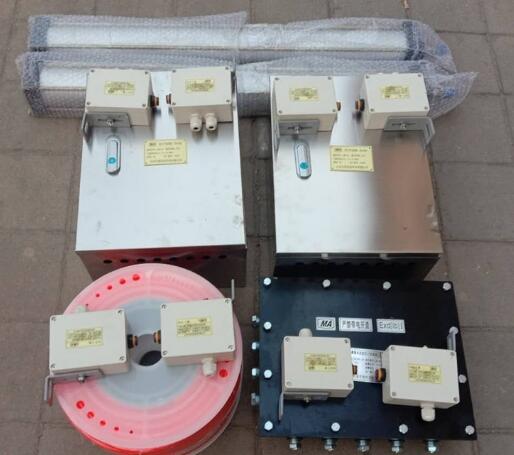

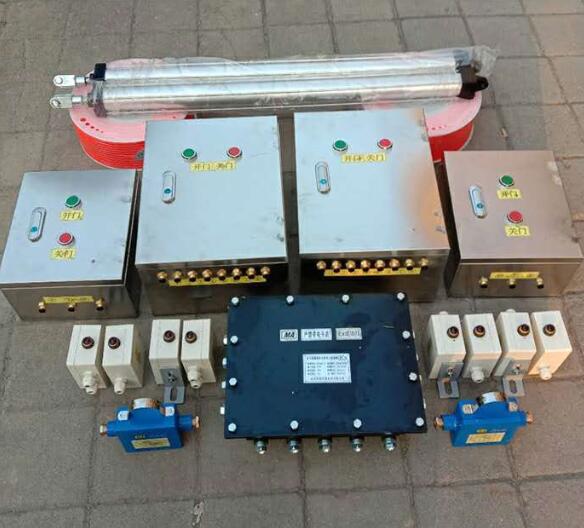

全气动矿用风门用自动控制装置，其中包括：A门控制箱和B门控制箱，A门控制箱连接有 A门声音报箱、A门信号发生器、A门磁控阀、A门执行器，A门执行器连接在A门上，B门控制箱，B门控制箱连接有B门声音报箱、B门信号发生器、B 门磁控阀、B门执行器，B门执行器连接在B门上，A 门控制箱和B门控制箱共同连接有气源处理箱和互锁控制箱，本实用新型的优点是：全气动安全性能好和自动控制度高。

全气动矿用风门用自动控制装置，其中包括：A门控制箱（2）和B门控制箱（8），A 门控制箱（2）连接有A门声音报箱（1）、A门信号发生器（10）、A门磁控阀（3）、A门执行器（4），A门执行器（4）连接在A门（11）上，B门控制箱（8），B门控制箱（8）连接有B门声音报箱（9）、B门信号发生器（13）、B门磁控阀（7）、B门执行器（6），B门执行器（6）连接在B门（12）上，A 门控制箱（2）和B门控制箱（8）共同连接有气源处理箱（14）和互锁控制箱（5），其特征在于：所述的A门（11）和B门（12）的门框上分别安装有风门状态检测装置A门磁控阀（3）和B门磁控阀（7），所述的A门（11）和B门（12）的门扇上分别安装有A门永磁体（15）和B门永磁体（16）与A 门磁控阀（3）和B门磁控阀（7）对应，所述的A门磁控阀（3）和B门磁控阀（7）通过与之对应的A 门永磁体（15）和B门永磁体（16）距离的离开和贴近从而输出A门（11）和B门（12）开门关门状态信号，所述的A门信号发生器（10）安装在A门（11）侧面，所述的B门信号发生器（13）安装B 门（12）侧面，矿井内正常行人或车辆在行走过程中，触发A门信号发生器（10）和B门信号发生器（13），A门信号发生器（10）和B门信号发生器（13）分别输出信号给A门控制箱（2）和B门控制箱（8），A门控制箱（2）和B门控制箱（8）根据所给的信号和当前A门（11）、B门（12）的开关状态，准确的通过A门磁控阀（3）、A门执行器（4）和B门磁控阀（7）、B门执行器（6）来控制A门（11）、B门（12）的开闭，同时A门控制箱（2）或B门控制箱（8）在开门或关门的同时将所给的信号传递到互锁控制箱（5），来控制A门（11）和B门（12）的互锁，即当A门（11）打开时，B门信号发生器（13）失去作用，当A门（11）关闭后B门信号发生器（13）才能正常输出气源信号给B门控制箱（8），从而实现两道风门之间的互锁，满足矿用规程要求：同一时间只能打开一道风门。

2.根据权利要求1所述的全气动矿用风门用自动控制装置，其特征在于：所述的A门控制箱（2）内和B门控制箱（8）内分别安装有延时机构，且所述的延时机构时间可调，当正常行人或车辆通过风门后，A门控制箱（2）内或B门控制箱（8）内的延时机构会自动延时关闭相应的风门，而无需行人或车辆司机下车操作关门。
3.根据权利要求1所述的全气动矿用风门用自动控制装置，其特征在于：所述的A门控制箱（2）和B门控制箱（8）分别连接有A门声音报箱（1）、B门声音报箱（9），A门声音报箱（1）、B门声音报箱（9）为气源喇叭，亦采用气源为动力实现报，所述的A门磁控阀（3）和B门磁控阀（7）通过与之对应的A门永磁体（15）和B门永磁体（16）距离的离开和贴近从而输出A门（11）和B门（12）开门关门状态信号，当A门（11）或B门（12）打开时，实现风门的声音报输出。
