矿用风门机械闭锁BSQ设计理念

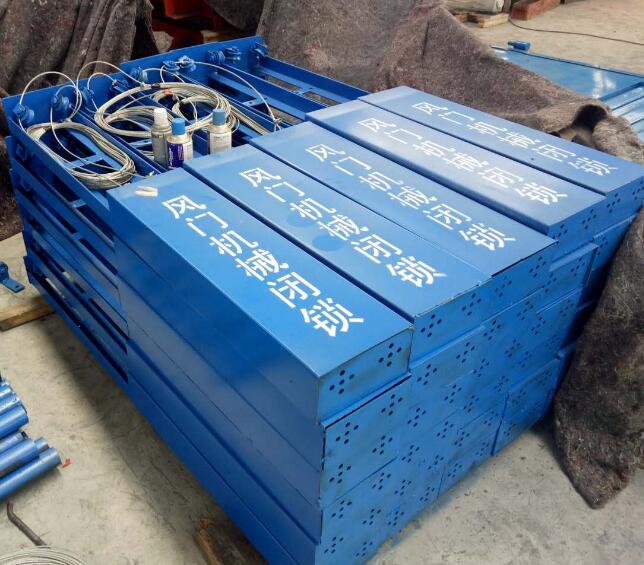

风门机械闭锁装置作为矿用风门必不可少的连锁装置，其机械构造，安装方便，操作简单。

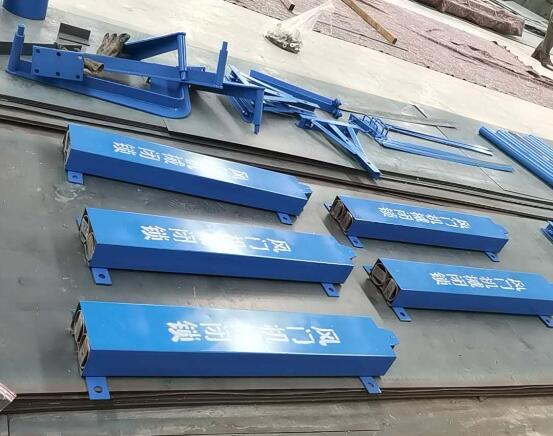

机械闭锁装置重要的特征是采用机械连锁，用2根宽度为12 mm的槽钢并排焊接成一个整体作为后固定板，取2根直径为20灬的无缝钢管按间距10 mm并排焊接，组成2个套筒，在2个套筒中心线侧切割宽10mm、长mm的孔，用于安装闭锁块，闭锁转动块为一个三角形钢板块，其中一角为圆弧面，转动块与销轴同圆心，安装时圆弧形角垂直朝下。销轴穿过转动块固定在后固定板上，滑动体分别装人套筒中，钢丝绳经过滑轮与滑动体顶部连接，钢丝绳的另一端与风门相连。在工作状态下，一个风门开启时，滑动体碰撞转动块，转动块转向另一个套筒，防止另一个风门开启。
风门机械闭锁装置工作原理：
闭锁式风门装置由铁管、联动钢丝绳、滑轮、风门、固定扣、铁环、气缸和气动控制装置组成（如图2所示）。钢丝绳一端连接气缸，另一端通过滑轮连接到风门上，风门对面通过另一根钢丝绳连接到配重上。通过气动控制装置控制气缸的开关，进而带动钢丝绳控制风门的开关动作。为消除排气噪音，在排气口处安装了一个消音器。当工人在工作面按下风门开关按钮时，通过PLC控制箱操作电动控制阀，此时互锁装置发挥作用，气缸联动钢丝绳开启风门，同时利用机械连锁，使2 个风门不能同时打开，其中一个风门自动闭锁。
