矿用风筒分风器
作者： 本站来源： 本站时间：2021-02-04
矿用风筒分风器
山西矿用风筒分风器,陕西矿用风筒分风器，内蒙矿用风筒分风器，新疆矿用风筒分风器，甘肃矿用风筒分风器。

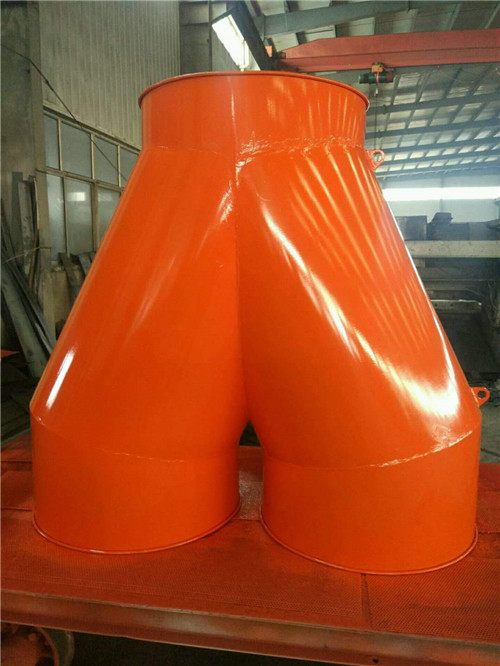

铁质分风器双风机铁风筒自动切换装置在矿井下双风机因其中一台风机出现故障，另一台自动开启时，能够自动切换到相应的风筒，保证井下正常通风。
（1）风筒保护装置主要由防护壳、防护壳复位器、立架、伸缩腿、防护网、风筒复位器、支撑台等部分组成，见图1。（2）防护壳成半圆弧形，主要由厚度为1 mm钢板制成，抗压强度为40 MPa，每节防护壳长度为3.0m，相邻两节防护壳之间采用插接式连接；立架端部焊制深度为0.3 m凹槽，立架与防护壳之间采用滑杆连接。（3）防护壳复位器主要由斜架、斜架弹簧座、防护壳弹簧座以及复位弹簧等部件组成，斜架固定安装在立架上且与立架成45°夹角布置，复位弹簧两端分别与斜架弹簧座、防护壳弹簧座连接。
（4）风筒复位器主要由复位弹簧、立架弹簧座、缓冲板、缓冲板弹簧座、连杆、滑轮等部分组成；立架弹簧座固定安装在立架上，复位弹簧两端分别与立架弹簧座、缓冲板弹簧座连接，缓冲板弹簧座通过连杆、滑轮可在水平方向移动。两个风筒复位器水平移动范围在0.6~1.2 m。
铁质分风器双风机铁风筒自动切换装置铁风筒，铁三叉，铁三角，铁质自动分风器.

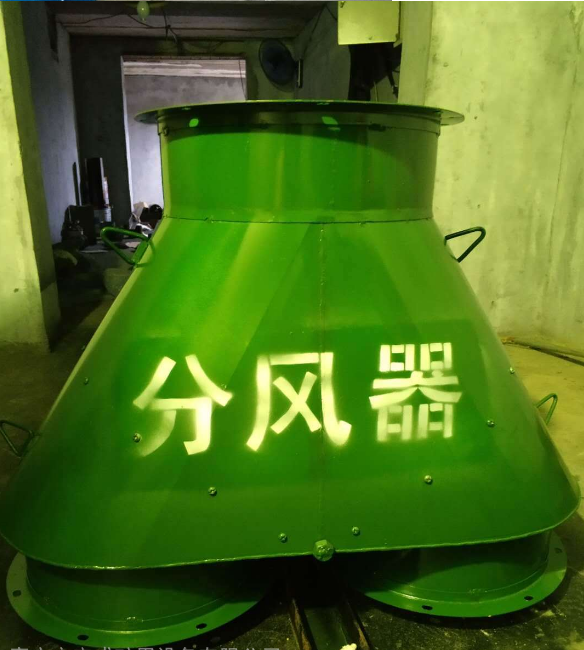

分风器适用于FBD轴流通风机双机并联，主备风机联 合结构 分风器上的两风道口分别与主、备矿用局部通风机口 对接，当主、备通风机供风机变更后，分风器自动完成气流通道的转换。分风器内风门密闭性能良好，漏 风率为零，阻力系数≤2.5%，对风机性能参数影响微 小。分风器转换性能好，风门机构运转灵活，当一台 风机工作时，连接风道内风门打开.
