防止逆流分风器

作者: 本站来源: 本站时间:2021-07-05

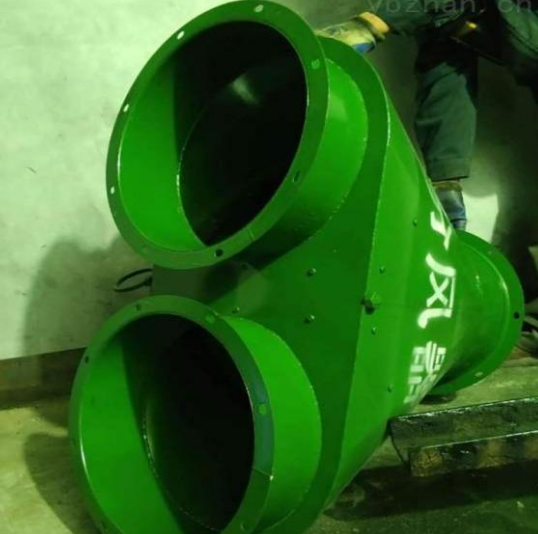

  防止逆流的分风器
     为了避免类似瓦斯事故发生.井下采用双风机,双电源的自动转换,但双风机,双电源在自动转换过程中,原软质风筒自动分风器,经常发生损坏,造成瓦斯严重超限事故,目前七煤集团桃山矿机电科,经过多次试验试制成功了
矿井用分风器,包括壳体,壳体中空,壳体一侧的侧壁开有出风口,与出风口相对的另一侧壳体的侧壁上下对应开有主进风口和辅进风口,主进风口与辅进风口之间的壳体侧壁内侧固定连接有连接轴,连接轴上同时铰接有主堵风内舌和辅堵风内舌,主堵风内舌与主进风口相对应,辅堵风内舌与辅进风口相对应,主堵风内舌与辅堵风内舌之间的夹角不小于135度。主堵风内舌和辅堵风内舌分别与连接轴铰接相连,主堵风内舌背面固定连接有伸缩杆,伸缩杆为圆弧形状,辅堵风内舌背面固定连接有套筒,套筒也为圆弧形状,伸缩杆活动插接在套筒内,套筒内部设有弹簧,伸缩杆自由端顶在弹簧上。
一种矿井通风装置,尤其涉及一种矿井用分风器。

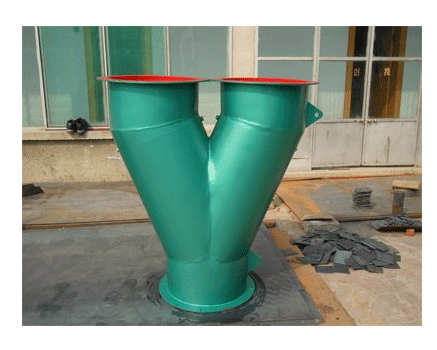

防止逆流分风器
[0002]目前,矿井使用的分风器为软质分风器,软质分风器经常在背脊、三叉开口及三通接头处产生鼓裂漏风现象,因风压大而不易修补,而且在切换风机时极易造成分风器内胆倒吸,造成主扇出风口堵塞,影响风机切换;另外,由于风机自然切换比较频繁,软质分风器的内胆因出风口胶皮脱落而易造成损坏,由于以上原因,致使目前使用的软质分风器的使用寿命很短,更换比较频繁,不但加大了维修频率,还影响和制约了采掘工作面的正常生产。
实用新型内容
本实用新型解决上述技术问题的技术方案如下:
一种矿井用分风器,包括壳体,壳体中空,壳体一侧的侧壁开有出风口,与出风口相对的另一侧壳体的侧壁上下对应开有主进风口和辅进风口,其特征在于,主进风口与辅进风口之间的壳体侧壁内侧固定连接有连接轴,连接轴上同时铰接有主堵风内舌和辅堵风内舌,主堵风内舌与主进风口相对应,辅堵风内舌与辅进风口相对应,主堵风内舌与辅堵风内舌之间的夹角不小于135度。
根据所述的矿井用分风器,其特征在于,所述主堵风内舌和所述辅堵风内舌分别与所述连接轴铰接相连,主堵风内舌背面固定连接有伸缩杆,伸缩杆为圆弧形状,辅堵风内舌背面固定连接有套筒,套筒也为圆弧形状,伸缩杆活动插接在套筒内,套筒内部设有弹簧,伸缩杆自由端顶在弹
防止逆流分风器
根据所述的矿井用分风器,其特征在于,所述主堵风内舌外表面固定连接有主密封胶皮,主密封胶皮与所述主进风口相对应,所述辅堵风内舌外表面固定连接有辅密封胶皮,辅密封胶皮与所述辅进风口相对应。
根据所述的矿井用分风器,其特征在于,所述主进风口边缘的所述壳体侧壁内侧固定连接有固定磁铁,所述主堵风内舌边缘固定连接有活动磁铁,活动磁铁与固定磁铁相对应且互相吸合。
本实用新型采用硬质材料(如铁)制作,结构简单、坚固耐用,在实现分风器应有功能的前提下,延长了分风器的使用寿命。
