名称：机械式风门闭锁装置

分类：风门控制装置

咨询热线：15908099296

详细说明：

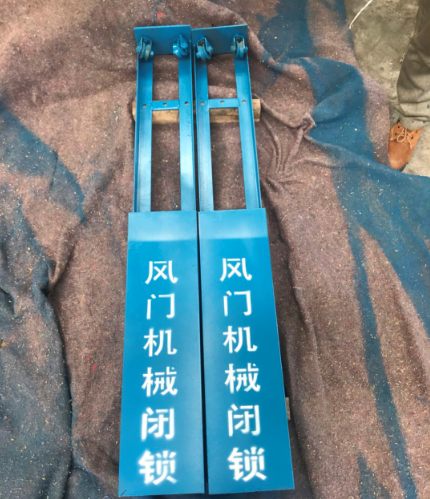

机械式风门闭锁装置

由于井下一些需要满足通车、行人巷道中的风门受到干扰时会出现两道风门同时打开的现象，导致井下风流出现短路，严重时有可能造成瓦斯超限事故的发生［１－２］。目前，井下平衡风门常用的闭锁装置主要有为风控、电控两种，当出现风控闭锁无风，或者电控闭锁停电时，平衡风门的闭锁就失效了，容易出现两道风门同时打开的情况，导致通风系统发生紊乱［３－５］。因此，为防止两道风门同时打开的情况发生，研究平衡风门机械闭锁装置，与原风控或电控闭锁配合使用，实现了平衡风门双闭锁运行，对实现风门的可靠闭锁具有重要意义。
动传动杆Ａ向Ａ风门滑动，并推动挡板Ａ及连杆转动，使传动杆Ａ将挡板Ａ顶起并卡死。此时在连杆带动下挡板Ｂ将传动杆Ｂ挡死固定，对传动杆Ｂ闭锁，从而实现了Ｂ风门的闭锁。Ａ风门闭锁原理同Ｂ风门一样。该闭锁装置具有以下优点：１）纯机械式无须任何动力，结构简单，运作可靠；２）动作灵活，只要一道风门动作，另一道风门就已闭锁无法打开；３）适用条件非常广泛，对使用环境没有严格要求；４）外观小巧，美观，安装方便，造价便宜，后期维护简单。
３　装置构成

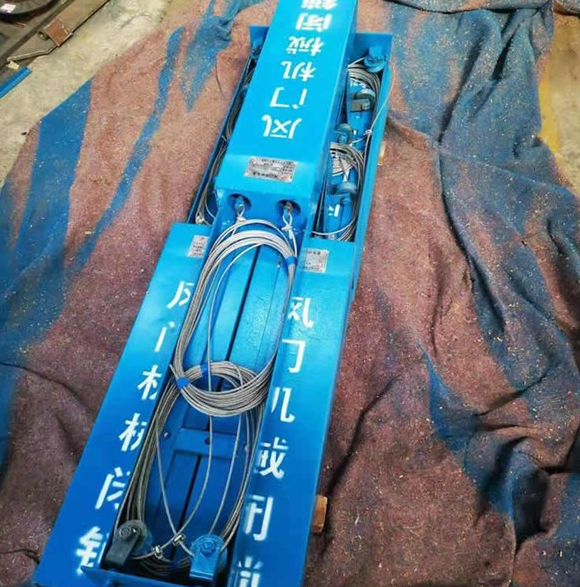

机械式风门闭锁装置

本装置由连杆、Ａ、Ｂ两根传动杆、Ａ、Ｂ两块挡板、轴承、钢丝绳、滑轮、配套螺栓、滑动轨道板组成。本装置是一种纯机械式装置，不需要外部提供任何动力。在外力的作用下（打开风门时）通过拉动一端与风门门扇相连的钢丝绳，带动传动杆将挡板顶起并卡死，实现快速闭锁另一道风门，从源头上防止了两道风门同时打开的情况，机械闭锁动作示意图，见图２。
本装置在打通一矿试验使用，具有以下的优点：
（1）风门在同时打开时，由于风门开启度小，人体不能进入风门与风门框之间，杜绝风门挤伤人员安全事故。
（2）由于风门在打开时能闭锁另一风门，能避免放炮的冲击波对打开风门的影响，减少人身安全事故。
（3）由于风门在打开时能闭锁另一风门，能避免电机车误操作的冲击风门，对打开风门的影响，减少人身安全事故。
（4）由于结构简单，便于加工、制造和批量生产。
（5）由于结构简单，制造成本低，便于推广应用。
机械式风门闭锁装置

（6）由于结构简单，便于维护，所有日常维护用人少。
（7）安装调试简单，安装方便，用工少。
（8）与方向控制信号装置配合使用，可以形成机车过风门的装备系列化，可以消除机车过风门的安全隐患。
（9）由于结构简单，该装置的故障率低。
（10）由于同时开启两风门的开启度小，风门的漏风量小，通风的安全性高。
