风门控制装置

矿用平衡风门机械闭锁装置

名称:矿用平衡风门机械闭锁装置

分类:风门控制装置

咨询热线:15908099296

联系我们

详细说明:

矿用平衡风门机械闭锁装置
    矿用平衡风门机械闭锁装置的结构件功用:底座固定支撑和承受所有外力物件,导向筒为闭锁配重体的滑动导向并平衡风门牵引绳的拉力,闭锁配重体平衡风门关闭时牵引绳的摩擦力使其复位状态,互锁装置,钢丝绳,导向滑轮,基础。
摆块式风门闭锁装置的原理

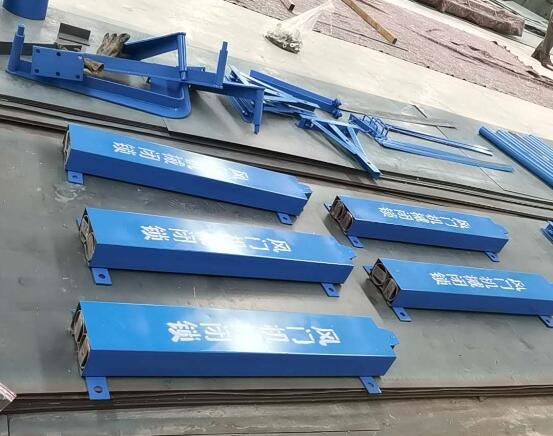

矿用平衡风门机械闭锁装置
在安装时,风门的闭锁钢丝绳的一头与风门连接,另一头与风门闭锁装置的闭锁配重体连接,使闭锁配重体刚好处于平衡状态,并在导向筒的下方,且互锁装置能够自由摆动。该装置风门正常的关闭状态时如图一;当右侧风门打开时,右侧的闭锁配重体被风门钢丝绳牵引,使互锁闭锁装置向左转动,最后互锁闭锁装置右侧的与闭锁配重体侧面接触;互锁闭锁装置转动使左面压在左侧闭锁配重体的顶部,由于互锁闭锁装置的右侧被闭锁配重体侧面固定,左侧的闭锁配重体受力时,不能移动,从而闭锁左侧的风门不能打开,如图二。当左侧风门打开时,左侧的闭锁配重体被风门钢丝绳牵引,使互锁闭锁装置向右转动,最后互锁闭锁装置左侧的与闭锁配重体侧面接触;互锁闭锁装置转动使右面压在右侧闭锁配重体的顶部,由于互锁闭锁装置的左侧被闭锁配重体侧面固定,右侧的闭锁配重体受力时,不能移动,从而闭锁右侧的风门不能打开
   互锁装置的厚度为12mm,边长112mm,角度30度;配重选20kg,长度500mm,外径66mm;导向筒的直径选用外径80mm,壁厚4.5mm,长度1m,导向筒的中心距274mm;钢丝绳选用6×19-φ6.2油丝绳。
3 试验使用情况
地面试验情况

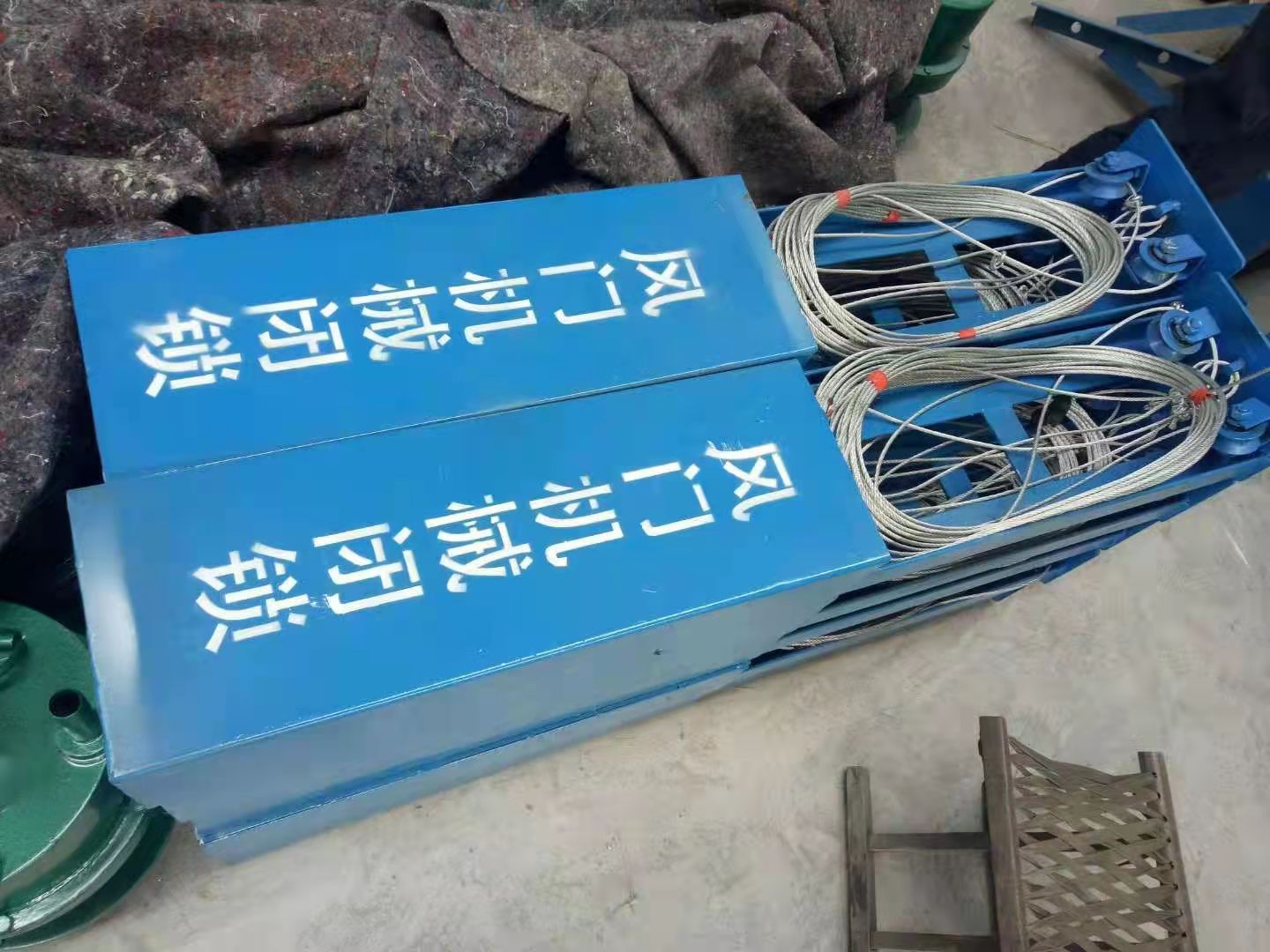

矿用平衡风门机械闭锁装置
地面对风门闭锁装置,由于过分考虑其销轴的强度选用φ20,轴与孔的摩擦力大,互锁装置的摆动不灵活,造成闭锁配重体在下落的过程中与互锁装置摩擦,形成下落受阻,动作不畅。
改进措施:将销轴的直接改为φ15,并加润滑脂;在互锁装置的垂线方向增加偏心的配重,互锁装置在旋转时可以达到可靠的压住未提起的闭锁配重体,从而实现闭锁配重体自由上下自如。
完成改进后,达到了设计的要求。
3.2 井下使用情况
在打通一矿井下试验,单向开启时,能够可靠的闭锁另一个风门;同时打开风门,风门的开启度 200mm,由于风门墙的影响不足造成人体进入风门,造成危险,所以该装置是可靠的、安全的。通
过在井下一个月使用,达到了设计的要求。
