执行标准: GB/T 3836-2021

Q/HP10-2019

使用前请认真阅读使用说明书

本产品在煤矿井下“严禁带电开盖”，安装或维修时务必切断电源！

严禁改变该产品本安电路及与本安电路相关的电气元件的型号、规格及参数！

通电使用前，请检查电源电压与产品工作电压是否相符！

1.概述

    1.1 粉尘灾害是粉尘作业场所安全生产的突出问题,也是影响煤矿安全生产的重大隐患.自动喷雾控制装置能够通过连续、自动喷雾,在降尘除尘、净化空气的同时,还能吸收一定的有害气体,降低瓦斯浓度,改善和治理粉尘作业环境,是有效防止粉尘危害的常规设备和重要设施。我公司研制生产的ZP-127矿用自动洒水降尘装置（以下简称装置），在电路控制上有较大的创新,线路板具有集成电路体化、时间设置、电动球阀等组成集成化自动控制电路;电路设计简单可靠，结构小安装维护为方便。确保喷雾装置能够长期连续工作而无故障;该自动喷雾装置适用于煤矿井下各种采煤顺槽、综掘皮带巷、主皮带运输巷、各种转载点等粉尘作业和具有爆炸性气体的环境。

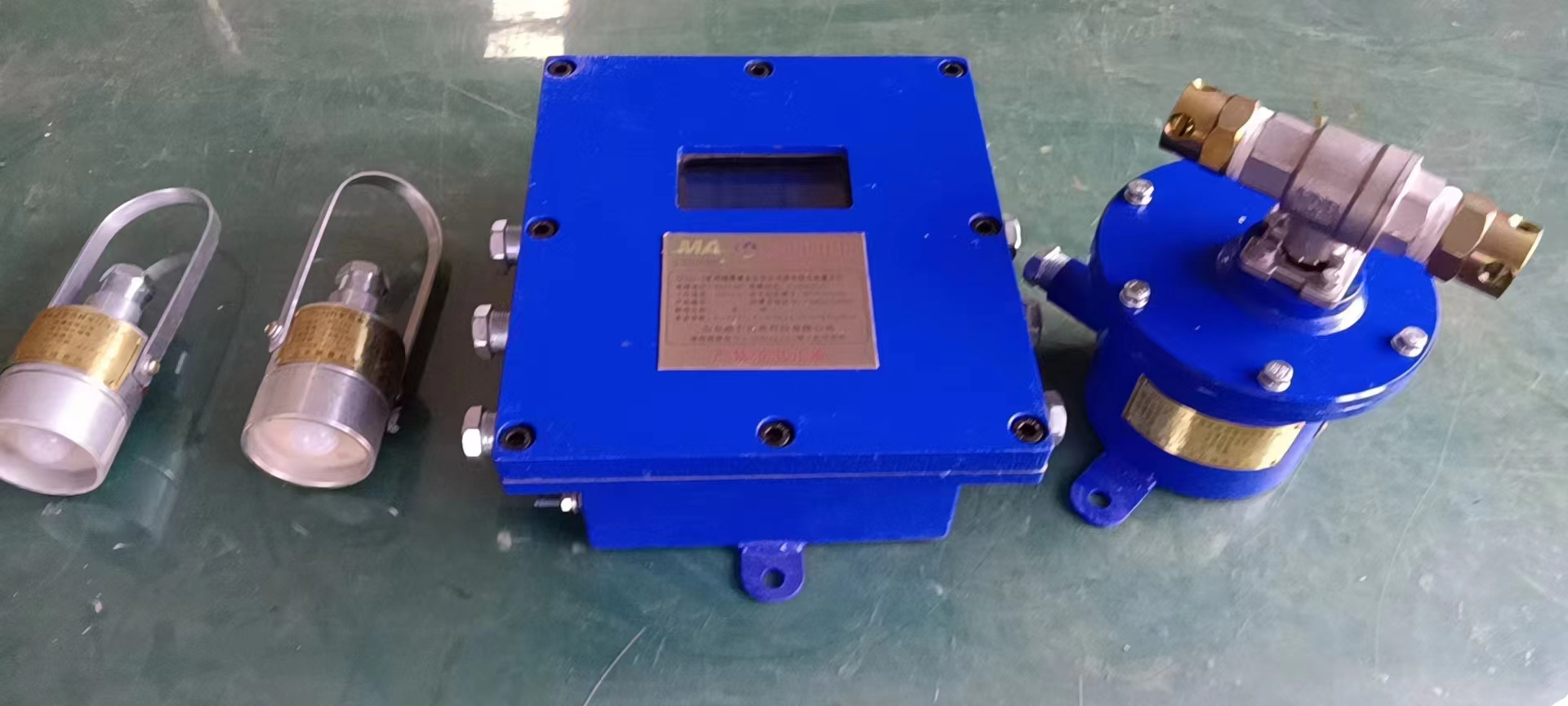

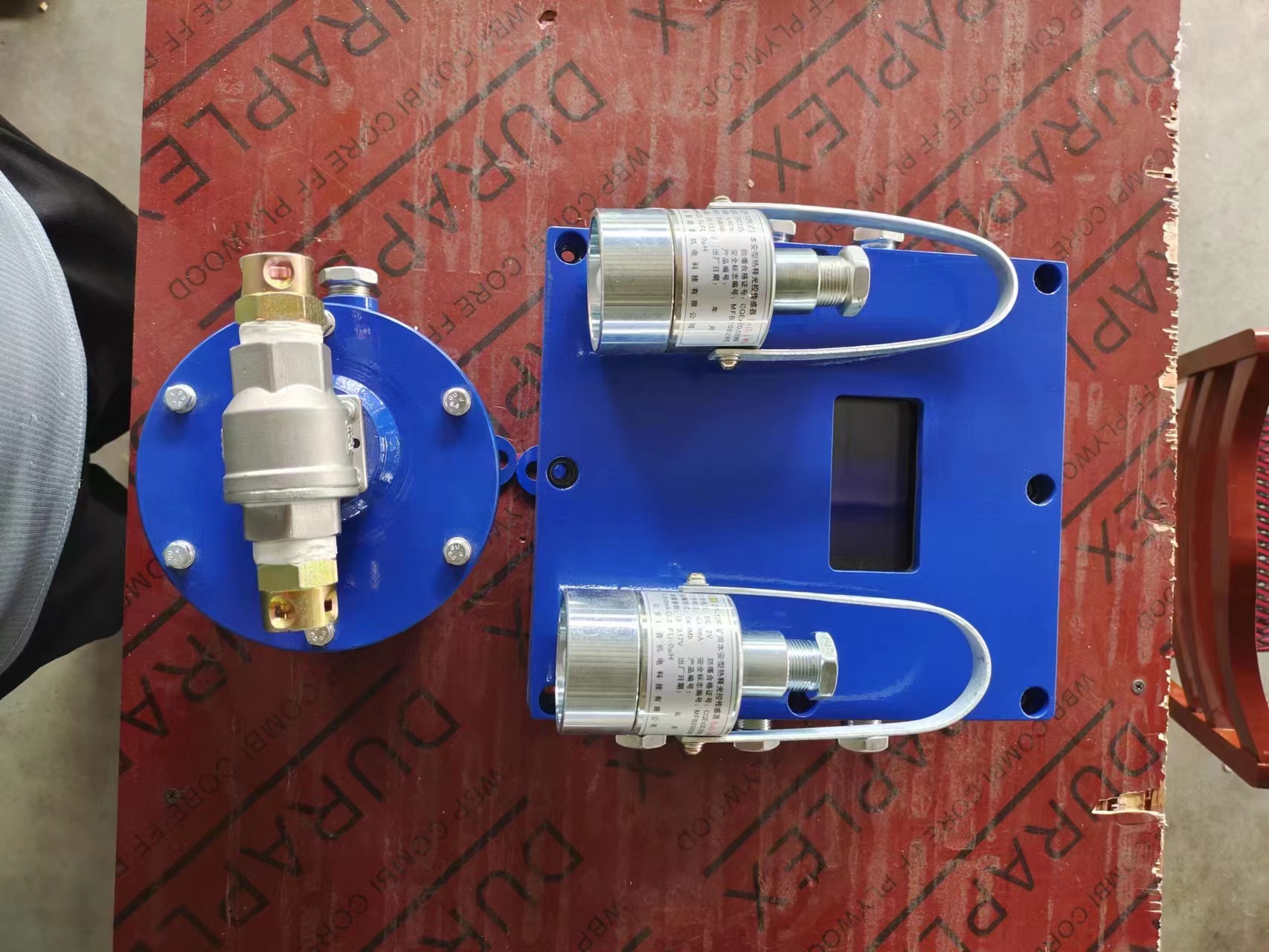

1.2 装置的组成:

    装置组成设备如表1：表1

序

号 规格型号 名    称 防爆

标志 防爆合格

证号 安全标志

1.3 装置的命名:

2  环境条件

a)  传感器在下列条件下应能正常工作：

        环境温度：0℃～+40℃；

相对湿度：≤95％（+25℃时）；

环境大气压：86kPa～106kPa；

无显著振动和冲击的场所；

周围介质无腐蚀性气体；

无溅水和淋水的场所；

有瓦斯、煤尘爆炸危险的场所；

        无剧烈振动、冲击的场所，但能承受峰值加速度为500m/s2的振动。

b） 最恶劣的贮运条件：-40℃～+60℃

3  主要技术参数

3.1 ZP127矿用自动洒水降尘装置的技术指标

a) 装置的电源电压：127VAC；

b) 电压波动范围：标称值的80%～120%；

c) 电动球阀额定工作电压：12VDC；

d) 电动球阀水压适用范围: 0.2MPa～7.0MPa；

e) 控制器的输入信号：高电平≥6.0V，低电平≤0.5V；

f) 动作维持时间：20s～300s；（通过遥控器可任意设定）

g) 设定时间允许误差：±2s；

h) 工作方式：连续。

3.2  ZP127-Z 矿用自动洒水降尘装置主机的技术指标

a) 输入电压：127VAC；

b) 本安输出：12V/420mA；

c) 电源电压波动值：标称值的80%～120%；

d) 输入控制信号：高电平≥6.0V，低电平≤0.5V；

e) 水压适应范围：0.2MPa～7.0MPa；

f) 动作控制时间：5s～300s；（可根据要求通过遥控器设定）

g) 设定时间允许误差：±2s；

h) 电源所用电缆:采用具有安标并在有效期内的MHYV 1x4煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆连接，连接长度≤100m，电缆参数：R：12.0Ω/km、L:  0.8mH/km、C:  0.04µF/km；

i) 防爆型式：矿用隔爆兼本质安全型；

j) 防爆标志：Exd[ib]I Mb。

k)变压器绝缘等级：B级。
